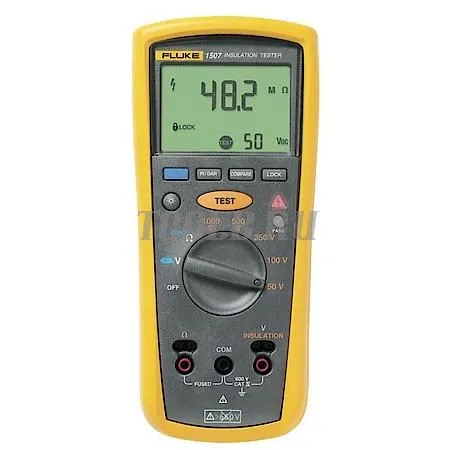

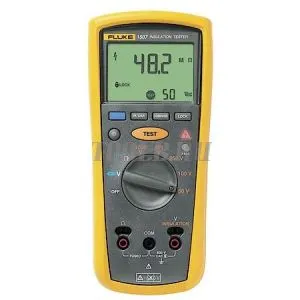

Fluke 1507 - мегаомметр
Диапазон измерений - от 0,01 МОм до 10 ГОм;
Испытательные напряжения - 50 В, 100 В, 250 В, 500 В, 1000 В;
Ток короткого замыкания - 1 мА, номинальный.
Поверка мегаомметра Fluke 1507, срок 3-5 рабочих дней.
Госреестр под №42447-09
Fluke 1507 – универсальный мегаомметр. Прибор производит количественный анализ изоляционных свойств электрооборудования и кабельных материалов, измеряя сопротивление изоляции от 0,01 МОм до 10 ГОм. Измерения производятся при пяти фиксированных значениях тестового напряжения: 50 В, 100 В, 250 В, 500 В, 1000 В.
Мегаомметр Fluke 1507 обладает целым набором следующих функциональных особенностей:
работа в качестве вольтметра в диапазоне напряжения постоянного и переменного тока 0÷600 В с дискретностью 0,1 В;
измерение низкоомных сопротивлений в пределах 0,01-20000 Ом;
автоматическое вычисление индекса поляризации;
автоматический расчет показателя диэлектрических потерь;
функция сравнительной оценки для серийных измерений - сопоставление измеренного сопротивления изоляции с заданным показателем с выдачей ответа в виде "Тест пройден/Неисправность";
прозвонка цепей на целостность.
Ряд функций Fluke 1507 обеспечивают безопасность работы с прибором:
автоматическое прекращение измерений при напряжения более 30 В;
автоматическое удаление остаточного емкостного заряда в цепи после прекращения измерений;
дополнительная защита оператора в соответствии со стандартом электробезопасности: категория IV с предельным напряжением до 600 В;
обеспечение безопасных измерений в труднодоступных местах посредством дистанционного датчика, сделанного в форме щупа.
Измеритель сопротивления изоляции Fluke 1507 удобен и интуитивно прост в пользовании. С помощью минимума кнопок и переключателей устанавливается нужный измерительный режим. ЖК-экран с подсветкой в цифровом виде сообщает о результатах измерений и предоставляет вспомогательную информацию: режим работы, уровень напряжения, степень заряда батарей, индикация опасности и т.п. В комплекте с прибором есть всё необходимое для измерений и комфортной переноски:
- измерительные провода модификации TL224;
- измерительные щупы с подсветкой ТР-74;
- дистанционный датчик TP165x;
- разноцветные зубчатые зажимы;
- переносной футляр.
Технические характеристики мегаомметра Fluke 1507
|
|
Fluke 1507
|
|||||||||||
|
Измерение постоянного и переменного напряжения
|
|
|
||||||||||
|
Диапазон
|
600,0 В
|
|
|
|||||||||
|
Разрешение
|
0,1 В
|
|
|
|||||||||
|
Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков)
|
± (2% + 3)
|
|
|
|||||||||
|
Полное входное сопротивление
|
3 МОм (номинальное),
|
|
|
|||||||||
|
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):
|
> 60 дБ при постоянном напряжении 50 или 60 Гц
|
|
|
|||||||||
|
Защита от перегрузки
|
600 В, среднеквадратичное или постоянное напряжение
|
|
|
|||||||||
|
|
|
|
|
|||||||||
|
Измерение сопротивления заземления
|
|
|
||||||||||
|
Диапазон/разрешение
|
|
|
||||||||||
|
20,00 Ом
|
0,01 Ом
|
|
|
|||||||||
|
200,0 Ом
|
0,1 Ом
|
|
|
|||||||||
|
2000 Ом
|
1,0 Ом
|
|
|
|||||||||
|
20,00 кОм
|
0,01 кОм
|
|
|
|||||||||
|
Точность
|
± (1,5% + 3)
|
|
|
|||||||||
|
Защита от перегрузки
|
2 В, среднеквадратичное или постоянное напряжение
|
|
|
|||||||||
|
Напряжение испытания на обрыв цепи
|
> 4 В,
|
|
|
|||||||||
|
Ток короткого замыкания
|
> 200 мА
|
|
|
|||||||||
|
|
|
|
|
|||||||||
|
Характеристики изоляции
|
|
|
||||||||||
|
Диапазон измерений
|
от 0,01 МОм до 10 ГОм
|
|
|
|||||||||
|
Испытательные напряжения
|
50 В, 100 В, 250 В, 500 В, 1000 В
|
|
|
|||||||||
|
Погрешность испытательных напряжений
|
+ 20%, - 0%
|
|
|
|||||||||
|
Ток короткого замыкания
|
1 мА, номинальный
|
|
|
|||||||||
|
Саморазряд
|
Время разряда
|
|
|
|||||||||
|
Индикатор напряжения в цепи
|
Запрещает измерение, если напряжение на зажимах > 30 В
|
|
|
|||||||||
|
Максимальная емкостная нагрузка
|
Работает с нагрузкой до 1 мкФ
|
|
|
|||||||||
|
Точность измерений:
|
|
|
||||||||||
|
50 В:
|
±(3% + 5)
|
|
|
|||||||||
|
100 В:
|
±(3% + 5)
|
|
|
|||||||||
|
250 В:
|
±(1,5% + 5)
|
|
|
|||||||||
|
500 В:
|
±(1,5% + 5)
|
|
|
|||||||||
|
1000 В:
|
±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм
|
|
|
|||||||||
|
|
|
|
|
|||||||||
|
Общие характеристики
|
|
|
||||||||||
|
Максимальное напряжение на одном из контактов:
|
600 В, переменное среднеквадратичное или постоянное напряжение
|
|
|
|||||||||
|
Температура хранения
|
от -40° C до 60° C
|
|
|
|||||||||
|
Рабочая температура
|
от -20° C до 55° C
|
|
|
|||||||||
|
Температурный коэффициент
|
0,05 x (указанная погрешность)/1° C для температур 28° C ( 82° F)
|
|
|
|||||||||
|
Относительная влажность
|
от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)
|
|
|
|||||||||
|
от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)
|
|
|
||||||||||
|
от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)
|
|
|
||||||||||
|
Вибрация
|
Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
|
|
|
|||||||||
|
Удары
|
Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
|
|
|
|||||||||
|
Электромагнитная совместимость.
|
В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
|
|
|
|||||||||
|
Безопасность
|
Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
|
|
|
|||||||||
|
Сертификация:
|
CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
|
|
|
|||||||||
|
Батареи
|
Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
|
|
|
|||||||||
|
Время работы батареи
|
|
|
||||||||||
|
При проверке изоляции:
|
Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
|
|
|
|||||||||
|
При измерении сопротивления:
|
Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
|
|
|
|||||||||
|
Размер
|
5,0 см В x 10,0 см Ш x 20,3 см Д
|
|
|
|||||||||
|
Вес
|
550 г
|
|
|
|||||||||
|
Степень защиты
|
IP40
|
|
|
|||||||||
|
Высота над уровнем моря
|
|
|
||||||||||
|
Эксплуатация:
|
||||||||||||
|
