Полоса пропускания осциллографа - 20 МГц;
Два входа и мультиметр;
Регистратор мультиметра и осциллографа.

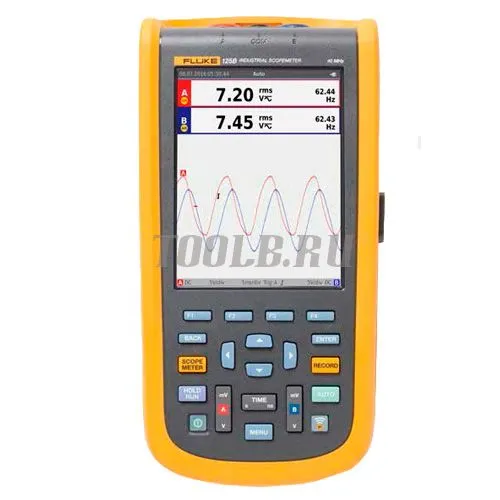

Обзор преимуществ осциллографа цифрового Fluke 123B
Осциллограф Fluke 123B универсальный и простой в применении инструмент, предназначенный для электрических измерений и контроля формы сигнала. Подключив дополнительные датчики, вы также сможете измерять температуру и измерять число оборотов в минуту в двигателе внутреннего сгорания.
Функциональные возможности
Прибор выполняет измерения на частотах в диапазоне до 50 МГц при величине сигнала до 600 В, при среднеквадратичном значении до 750 В и пиковом значении до 2200 Осциллограф Fluke 123B прекрасно подходит как для наладки управляющей электроники, так и для диагностики силовых систем.
Два измерительных канала осциллографа Fluke 123B позволят вам контролировать сигналы на входе и выходе системы, или же измерять одновременно различные параметры. Например, напряжение с помощью контактного щупа и силу тока с использованием клещевого датчика. Причем переключаться в режим измерений из режима осциллографа не требуется – прибор одновременно отображает и форму сигнала, и цифровые показания его основных параметров.
Connect and View - функция, благодаря которой регулировка масштаба, установка уровня запуска и скорости развертки происходит в автоматическом режиме. Это обеспечивает стабильность отображения сигнала и комфортную работу с прибором.
Для долговременного контроля параметров систем вы можете использовать осциллограф Fluke 123B в режиме регистратора, при этом фиксируемые данные сохраняются во внутренней памяти измерителя.
Особенности и преимущества
От моделей предыдущего поколения осциллограф Fluke 123B отличается рядом особенностей, значительно повышающих эффективность и комфортность выполнения работ:
Цветной TFT дисплей большего размера с высоким разрешением и малым временем отклика.
IntellaSet – технология, благодаря которой прибор может самостоятельно выбирать наиболее подходящий режим измерения, анализируя форму входящего сигнала.
Wi-Fi адаптер для беспроводного подключения к ПК, что позволяет отказаться от мешающих проводов.
Поддержка приложения Fluke Connect для планшетов и смартфонов позволяет считывать показания с измерителя дистанционно, оперативно их обрабатывать и анализировать непосредственно на месте выполнения работ, составлять отчеты и делиться ими с заказчиками и коллегами.
Используя осциллограф в своей работе вы сможете быстро и эффективно осуществлять обслуживание, диагностику и наладку современного промышленного оборудования и других сложных систем.
Купить осциллограф Fluke 123B и получить консультацию специалиста вы сможете на сайте нашего интернет магазина.
Технические характеристики осциллографа портативного Fluke 123 B
|
Fluke 123B
|
|
|||||||||||||
|
Функции
|
Полнофункциональные осциллограф с двумя входами и мультиметр
|
|||||||||||||
|
Полоса пропускания осциллографа 20 МГц
|
||||||||||||||
|
Регистратор мультиметра и осциллографа
|
||||||||||||||
|
Режим осциллографа (Вертикально)
|
||||||||||||||
|
Частотная характеристика — подключение по постоянному току
|
без щупов и измерительных проводов (с BB120)
|
по постоянному току и до 20 МГц (-3 дБ)
|
||||||||||||
|
с экранированными измерительными проводами STL120-IV 1:1
|
По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
|
|||||||||||||
|
с щупом VP41 10:1
|
по постоянному току и до 20 МГц (-3 дБ)
|
|||||||||||||
|
Частотная характеристика — подключение по переменному току (спад по нижним частотам)
|
без щупов и измерительных проводов
|
|
||||||||||||
|
с экранированными измерительными проводами STL120-IV 1:1
|
|
|||||||||||||
|
с щупом VP41 10:1
|
|
|||||||||||||
|
Время нарастания, без учета влияния щупов, измерительных проводов
|
|
|||||||||||||
|
Входной импеданс
|
без щупов и измерительных проводов
|
1 МОм//20 пФ
|
||||||||||||
|
с BB120
|
1 МОм//24 пФ
|
|||||||||||||
|
с экранированными измерительными проводами STL120-IV 1:1
|
1 МОм//230 пФ
|
|||||||||||||
|
с датчиком VP41 10:1
|
5 МОм//15,5 пФ
|
|||||||||||||
|
Чувствительность
|
от 5 мВ до 200 В/деление
|
|||||||||||||
|
Аналоговый ограничитель полосы пропускания
|
10 кГц
|
|||||||||||||
|
Режимы отображения
|
A, -A, B, -B
|
|||||||||||||
|
Макс. напряжение на входах A и B
|
постоянное, с измерительными проводами или с щупом VP41
|
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
|
||||||||||||
|
с BB120
|
600 В (среднеквадратичное)
|
|||||||||||||
|
Макс. плавающее напряжение, между любой клеммой и заземлением
|
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
|
|||||||||||||
|
Режим осциллографа (Горизонтально)
|
||||||||||||||
|
Режимы работы осциллографа
|
Нормальный, одиночный, развертка
|
|||||||||||||
|
Диапазоны (в нормальном режиме)
|
Эквивалентная выборка
|
от 20 нс до 500 нс/деление,
|
||||||||||||
|
Выборка в реальном времени
|
от 1 мкс до 5 с/деление
|
|||||||||||||
|
Одиночный (в реальном времени)
|
от 1 мкс до 5 с/деление
|
|||||||||||||
|
Развертка (в реальном времени)
|
от 1 с до 60 с/деление
|
|||||||||||||
|
Частота дискретизации (одновременно для обоих каналов)
|
Равномерная дискретизация (повторяющиеся сигналы)
|
до 4 Гигаотсчетов в секунду
|
||||||||||||
|
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление
|
40 Мегаотстчетов в секунду
|
|||||||||||||
|
Пуск
|
||||||||||||||
|
Режим обновления экрана
|
В режиме автоколебаний, в режиме синхронизации
|
|||||||||||||
|
Источник
|
A, B
|
|||||||||||||
|
Чувствительность A и B
|
постоянный ток и до 5 МГц
|
0,5 деления или 5 мВ
|
||||||||||||
|
при 40 МГц
|
4 деления
|
|||||||||||||
|
Фронт
|
Положительный, отрицательный
|
|||||||||||||
|
Расширенные функции осциллографа
|
||||||||||||||
|
Режимы отображения
|
Нормальный
|
Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением.
|
||||||||||||
|
Сглаживание
|
Подавление шумов сигнала.
|
|||||||||||||
|
Всплески выкл.
|
Не регистрирует выбросы между отсчетами
|
|||||||||||||
|
Огибающая
|
Регистрация и отображение минимальных и максимальных значений сигнала во времени.
|
|||||||||||||
|
Автоматическая настройка (Connect-and-View ™
|
Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска.
|
|||||||||||||
|
Измерительный прибор с двумя входами
|
||||||||||||||
|
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter ® серии 120B Измерительный прибор с двумя входами Погрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C.
|
||||||||||||||
|
Вход A и вход B
|
||||||||||||||
|
Напряжение постоянного тока (VDC)
|
||||||||||||||
|
Диапазоны
|
500 мВ, 5 В, 50 В, 500 В, 750 В
|
|||||||||||||
|
Погрешность
|
± (0,5 % +5 отсчетов)
|
|||||||||||||
|
Подавление синфазной помехи (CMRR)
|
>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц
|
|||||||||||||
|
Отсчеты во всем диапазоне
|
5000 отсчетов
|
|||||||||||||
|
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока)
|
||||||||||||||
|
Диапазоны
|
500 мВ, 5 В, 50 В, 500 В, 750 В
|
|||||||||||||
|
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току)
|
от постоянного тока до 60 Гц (В переменного + постоянного тока)
|
± (1 % +10 отсчетов)
|
||||||||||||
|
от 1 до 60 Гц (В переменного тока)
|
± (1 % +10 отсчетов)
|
|||||||||||||
|
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току)
|
от 60 Гц до 20 кГц
|
± (2,5 % +15 отсчетов)
|
||||||||||||
|
Подавление постоянной составляющей (только для напряжения переменного тока)
|
>50 дБ
|
|||||||||||||
|
Подавление синфазной помехи (CMRR)
|
>100 дБ для постоянного тока
|
|||||||||||||
|
>60 дБ при 50, 60 или 400 Гц
|
||||||||||||||
|
Отсчеты во всем диапазоне
|
5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
|
|||||||||||||
|
Пик
|
||||||||||||||
|
Режимы
|
Максимальное пиковое значение, минимальное пиковое значение или размах
|
|||||||||||||
|
Диапазоны
|
500 мВ, 5 В, 50 В, 500 В, 2 200 В
|
|||||||||||||
|
Погрешность
|
Погрешность, максимальное или минимальное пиковое значение
|
5 % от диапазона
|
||||||||||||
|
Погрешность, размах сигнала
|
10 % от диапазона
|
|||||||||||||
|
Показание во всем диапазоне
|
500 отсчетов
|
|||||||||||||
|
Частота (Гц)
|
||||||||||||||
|
Диапазоны
|
123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц
|
|||||||||||||
|
Диапазон частот
|
от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
|
|||||||||||||
|
Погрешность в диапазоне от 1 Гц до 1 МГц
|
± (0,5 % +2 отсчетов)
|
|||||||||||||
|
Показание во всем диапазоне
|
10000 отсчетов
|
|||||||||||||
|
Число оборотов в минуту
|
||||||||||||||
|
Максимальное показание
|
50,00 тыс. об./мин.
|
|||||||||||||
|
Погрешность
|
± (0,5 % +2 отсчетов)
|
|||||||||||||
|
Рабочий цикл (ИМПУЛЬС)
|
||||||||||||||
|
Диапазон
|
от 2 % до 98 %
|
|||||||||||||
|
Диапазон частот
|
от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
|
|||||||||||||
|
Рабочий цикл (PULSE)
|
||||||||||||||
|
Диапазон частот
|
от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке
|
|||||||||||||
|
Отсчеты во всем диапазоне
|
