Эталон электропитания Fluke 6135A/PMUCAL

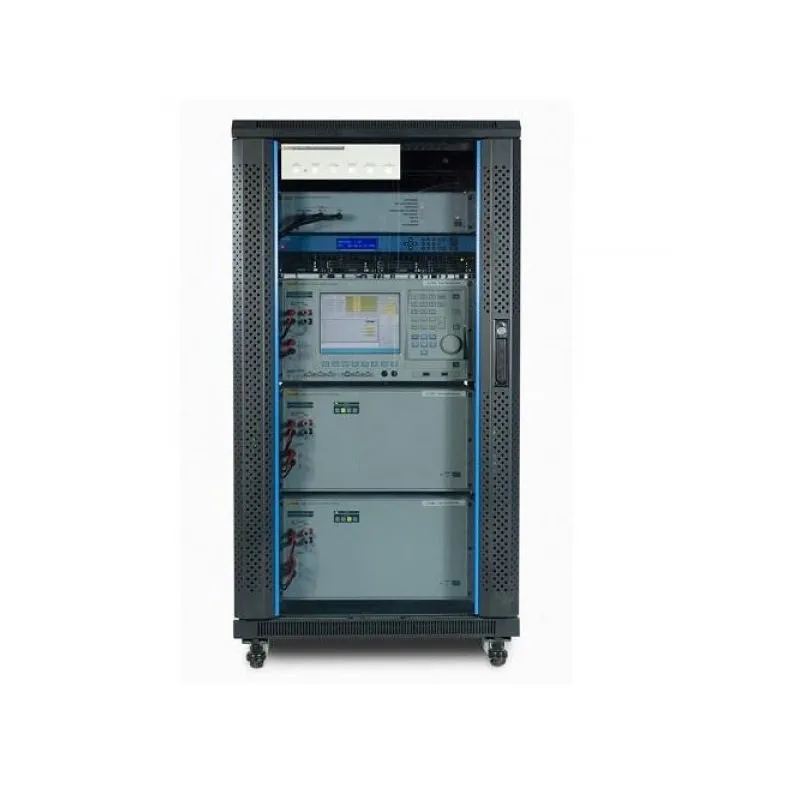

Описание трехфазной системы (один основной эталон Fluke 6105A и два вспомогательных эталона Fluke 6106A) Fluke 6135A:

Трехфазная система Fluke 6135A состоит из одного основного эталона Fluke 6105A и двух вспомогательных эталонов Fluke 6106A. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke  6101B.

Fluke 6105A и Fluke 6100B заменяют калибратор электрической мощности Fluke 6100A. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов.

В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke  6101B.

Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает Fluke 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами.

Выбор между Fluke 6105A и Fluke 6100B зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. Fluke 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.

Fluke 6105A следует использовать в случаях, когда требуется максимальная точность, в частности для калибровки измерителей вторичных эталонов, счетчиков потребления электроэнергии и для типовых испытаний. Fluke 6105A обеспечивает точность, требуемую для проверки работы вторичных эталонов, например, производимых компаниями Radian Research, Zera и MTE.

Fluke 6105A и Fluke 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:

• вольтметры переменного тока;
• амперметры переменного тока;
• трансформаторы тока;
• измерители фликкера;
• измерители угла сдвига фаз;
• измерители коэффициента мощности;
• анализаторы мощности;
• регистратор электроэнергии;
• тестеры релейных преобразователей электроэнергии;
• вольтамперметры;
• измерители реактивной мощности;
• трансформаторы напряжения;
• ваттметры (для 3- или 4-проводных цепей);
• счётчики электроэнергии и другие.

Назначение трехфазной системы (один основной эталон Fluke 6105A и два вспомогательных эталона Fluke 6106A) Fluke 6135A:

Валидация качества электрической мощности и энергии, которая осуществляется с помощью Fluke 6105A и Fluke 6100B, требуется в различных сферах деятельности:

• В Национальных институтах измерений (National Measurement Institutes) для обеспечения точных несинусоидальных сигналов и фантомной мощности для различных исследовательских задач;
• В научных исследованиях и разработках для валидации функций и точности опытных образцов и образцов из первой промышленной партии;
• В производственных испытаниях для подтверждения правильности и воспроизводимости результатов при проведении измерений на каждом изготовленном устройстве;
• При сервисном обслуживании и калибровке оборудования с целью подтверждения соответствия изделия спецификациям в течении срока эксплуатации;
• В метрологических лабораториях для калибровки вторичных эталонов, которые применяются для крупномасштабной промышленной калибровки измерителей качества электрической мощности и энергии.

Fluke 6105A и Fluke 6100B подают такие сигналы, которые позволяют эффективно, быстро и не требуя высокой квалификации оператора, выполнить вышеуказанные процедуры. Более того, они обеспечивают полное и точное проведение испытаний, а также соответствие результатов всех измерений национальным и международным стандартам. Fluke 6100B позволяет подавать комплекс сигналов для оценки качества электроэнергии с исключительной точностью более одной, двух, трех или четырех фаз независимо и одновременно. Fluke 6105A и Fluke 6100B являются еще более эффективными и обеспечивают более широкие возможности для калибровки электроэнергии. Более того, эти новые устройства имеют большую эксплуатационную гибкость по сравнению с Fluke 6100B.

До настоящего время для системы на три фазы понадобился бы один Fluke 6100B (в качестве основного блока) и два Fluke 6101A (в качестве вспомогательных блоков). Основные блоки Fluke 6100B и Fluke 6105A могут использоваться в качестве вспомогательных, для чего необходимо просто переключить кабели. Это предоставляет намного больше вариантов комбинации устройств в различные системы. К доступному ранее дополнительному модулю 80A был добавлена новый модуль 50A. Модуль 50А можно настроить таким образом, что все диапазоны тока будут доступны на одних и тех же клеммах.

Фантомная мощность:

Fluke 6100B и Fluke 6105A могут подавать строгое синусоидальное напряжение до 1008 В и ток до 21 А. Мощность на клеммах вывода напряжения для поддерживаемых устройств, потребляющих мощность линии, на которой они измеряются, или для цепи с параллельным подключением нескольких устройств, может быть вплоть до 50 ВА. Пиковое напряжение на выходе тока, откуда он подается в устройства, включая длинные трассы кабеля, разъемы и переключатели, или в цепи с параллельным подключением нескольких устройств может составлять вплоть до 14 В. Ток на выходе также может создавать дополнительное напряжение с целью симуляции сигналов, которые может генерировать преобразователь или токовый зонд. Модули 50А и 80А обеспечивают более высокие значения переменного тока на выходе.

Кроме устанавливаемых пользователем значений V, I и угла сдвига фаз на экране отображаются рассчитанные значения активной мощности (W), кажущейся мощности (VA), реактивной мощности (VAR) и коэффициента мощности (PF). Реактивная мощность для несинусоидальных сигналов рассчитывается Fluke 6100B и Fluke 6105A с использованием любого из семи методов по выбору пользователя. Если Fluke 6100B и Fluke 6105A соединены в трехфазную схему "Звезда" или трехфазную трехпроводную треугольную схему, пользователь может выбрать режим отображения кажущейся мощности, мощности и реактивной мощности для каждой фазы отдельно или для всех фаз вместе. При выборе методов расчета МЭК или NEMA также будет отображаться трехфазный дисбаланс.

В этом режиме работы Fluke 6100B можно использовать для измерения кажущейся мощности, реактивной мощности, угла сдвига фаз, коэффициента мощности, напряжения и тока на одно- или многофазном устройствах.

Разрешение и точность:

Fluke 6100B задает новый стандарт точности эталонов для калибровки электрической мощности. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 миллионных долей). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Фазовая характеристика является исключительной, с точностью до 3 миллиградусов для Fluke 6100B и 2,3 миллиградуса для Fluke 6105A. В многофазных системах расхождение между фазами напряжений составляет 5 миллиградусов.

Комплексные измерения:

Fluke 6100B и Fluke 6105A генерируют различные комплексные сигналы, включая:

• фликкер;
• гармоники;
• затухающие и нарастающие;
• интергармоники;
• флуктуирующие гармоники;
• с одновременным наложением.

Многофазный режим работы:

Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему "Звезда". Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.

Дополнительные модули 80A и 50A:

Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.

Дополнительный модуль энергии:

Дополнительный модуль энергии добавляет к Fluke 6100B и Fluke 6105A компаратор. Четыре входных канала могут быть индивидуально настроены относительно "Константы измерителя". Пользователь может выбрать эталонное значение. Точность энергии Fluke 6105A столь же высокая, как и у большинства различных внешних устройств. Пользователь Fluke 6100B имеет дополнительную возможность использования внешних вторичных эталонов. Измеряемая энергия сравнивается с эталонным значением и для каждого тестируемого устройства отображается процент ошибки.

Дополнительный модуль тактирующего генератора (CLK):

Дополнительный модуль CLK обеспечивает дополнительный опорный сигнал, доступный на задней панели.

Эталонные сигналы:

Как правило, синхронизация систем не проводится по общему сигналу синхронизации, особенно при использовании выборочных методов. Fluke 6100B и Fluke 6105A обеспечивают подачу нижеследующих сигналов.

• Опорный фазовый сигнал. Сигнал КМОП логики с передним фронтом, соответствующим пересечению линии повышения нуля и линии базового напряжения;
• Эталонный испытательный сигнал. Сигнал КМОП логики, синхронизированный с внутренней дискретизацией. Может использоваться для синхронизации дискретизаторов при калибровке системы;
• Эталонный выходной сигнал (доступен только с установленным модулем CLK). Совместимый с ТТЛ эталонный выходной сигнал 10 МГц или 20 МГц, который подается генератором главных синхронизирующих импульсов.

Мягкий запуск:

Компенсирует пусковой ток устройств, потребляя энергию сигнала напряжения. Пользователь может задать время медленного переключения выхода устройства в рабочий режим от 0 до 10 секунд.

Сигналы МЭК 61036 и МЭК 62053:

Для большего удобства проведения типовых испытаний и калибровки счётчиков электроэнергии в Fluke 6100B и Fluke 6105A предварительно заданы сигналы, требуемые соответствующими стандартами.

Интерфейс пользователя:

Интерфейс пользователя Microsoft Windows® делает управление Fluke 6100B и Fluke 6105A легким и простым. Доступ к интерфейсу осуществляется путем комбинации ручек и клавиш передней панели устройства или путем подключения мыши и клавиатуры пользователя. После этого информация о работе устройства отобразится на восьмидюймовом жидкокристаллическом экране с высоким разрешением. Отображается информация о состоянии всех четырех фаз, параллельно с более подробной информацией о заданных или настроенных параметрах тока.

На экран можно вывести частотную и временную область текущих типов сигналов, что позволит пользователю оценить эффект настройки управляющих сигналов перед применением их к выходным клеммам. Вспомогательное сенсорное окно помощи в нижней части экрана предоставляет пользователю пошаговое руководство использования устройства, отображая информацию по управлению и сообщения об ошибках.

Fluke 6100B и Fluke 6105A можно управлять дистанционно. При работе с многофазными системами управление вспомогательными устройствами осуществляется с помощью основного блока. Fluke 6100B и Fluke 6105A удовлетворяют требованиям стандарта IEEE 488.1 и требованиям дополнительного стандарта IEEE 488.2. Язык программирования соответствует нормативам Стандарта команд программируемого инструмента (SCPI).

Настройки комплексного инструмента можно сохранить и повторно загрузить с данного инструмента или сохранить и повторно загрузить с USB-устройства хранения информации.
