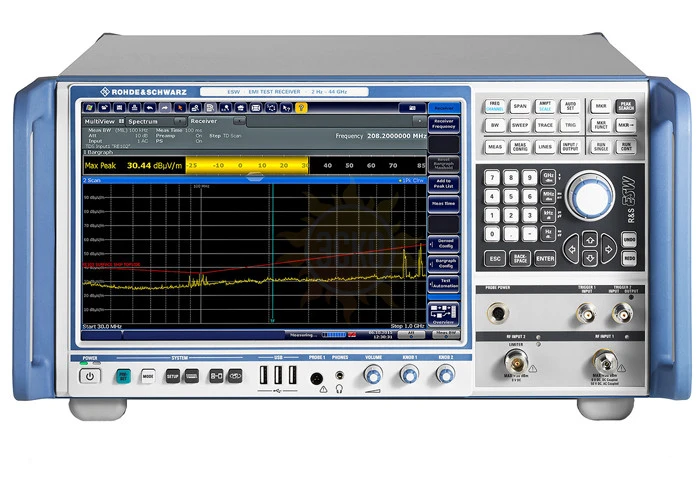

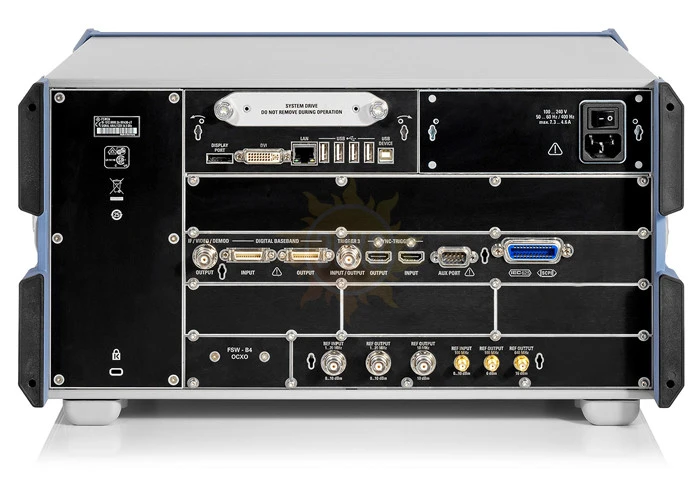

ESW - измерительный приемник электромагнитных помех

Назначение измерительного приемника электромагнитных помех ESW:

ESW это новый измерительный приемник высшего класса с широчайшим динамическим диапазоном, высочайшей точностью измерений и уникальными функциональными возможностями для сертификационных измерений по параметрам ЭМС. Приемник полностью отвечает самым высоким требованиям сертификационных измерений согласно последним редакциям стандартов CISPR, EN, MIL STD 461, DO 160, FCC, а также российским стандартам (ГОСТ, ГОСТ Р и ГОСТ РВ). Как и в предыдущих сериях в ESW объединены функции измерительного приемника ЭМП и полноценного анализатора спектра.

Измерительный приемник электромагнитных помех ESW выпускается в нескольких исполнениях:

• ESW8 - от 2 кГц до 8 ГГц;
• ESW26 - от 2 кГц до 26,5 ГГц;
• ESW44 - от 2 кГц до 44 ГГц.

Особенности измерительного приемника электромагнитных помех ESW:

• Частотный диапазон до 8 / 26,5 / 44 ГГц;
• Второй ВЧ-вход с максимальной частотой до 1 ГГц и защитой от перегрузок и импульсных помех;
• Штатный преселектор и предварительный усилитель;
• 21 фильтр предварительной селекции с подключаемыми высокочастотными и узкополосными режекторными фильтрами;
• Дополнительные малошумящие усилители (ESW-B24);
• Невероятно высокая скорость измерений благодаря сканированию во временной области на основе БПФ (time domain scan);
• Анализ кратковременных помех;
• Анализ спектра в реальном масштабе времени в полосе обзора до 80 МГц (ESW-K55);
• Дистанционно проводимые измерения и автоматизированные процедуры тестирования ЭМП с использованием программной платформы R&S®EMC32;
• Генерация отчетов/протоколов для документирования измерений ЭМП;
• Мультиоконный режим отображения различных измерений на одном экране (MultiView) для наглядности и удобства;
• Сенсорный дисплей диагональю 12,1 дюйма (30,7 см);
• Система защиты конфиденциальных данных.

Описание измерительного приемника электромагнитных помех ESW:

Основным назначением измерительного приемника ESW является проведение сертификационных измерений в соответствии с требованиями коммерческих и военных стандартов по ЭМС. Такие измерения накладывают чрезвычайно высокие требования на измерительное оборудование, которое должно корректно определять и анализировать все возникающие сигналы помех. Великолепные технические характеристики, встроенные функции предварительной селекции, предусилитель, малошумящий усилитель, большой выбор детекторов и прочее — все это позволяет ESW полностью соответствовать всем этим требованиям.

Поскольку в ESW объединены функции измерительного приемника ЭМП и полноценного анализатора спектра, он поддерживает множество режимов работы для различных задач анализа и разных типов сигналов. Имеется возможность активировать одновременно несколько измерительных каналов. Каждый канал отображается на экране в отдельной вкладке. Режим ‘MultiView” обеспечивает одновременный просмотр всех активных в данный момент каналов. Пользоваться прибором легко и удобно благодаря сенсорному экрану, четко структурированному интерфейсу и небольшому количеству уровней меню.

Скорость является определяющим фактором при проведении испытаний. Измерения, для которых ранее требовались минуты или даже часы, теперь выполняются буквально в считанные секунды. Исключительная скорость является следствием применения например, функции сканирования во временной области на базе БПФ, или при одновременном использовании нескольких детекторов.

Для детального исследования сигналов и автоматизации измерений в ESW имеется ряд уникальных возможностей:

• Настраиваемые маркеры — для целевого анализа на частотах помеховых сигналов. Могут быть связаны с взвешивающим CISPR-детектором для проведения непосредственного сравнения с предельными значениями;
• Анализ спектра в режиме реального масштаба времени (опция R&S®ESW-K55) в полосе анализа до 80 МГц позволяет при помощи режима послесвечения или синхронизации по частотной маске выявить и проанализировать скрытые, кратковременные или перекрываемые помехи;
• Анализ кратковременных помех по стандарту CISPR 14-1 (встроенное ПО ClickRateAnalyzer) — автоматическое параллельное (на предписанных стандартом частотах) измерение амплитуд и длительностей прерывистых сигналов, источником которых являются терморегулирующие или программно-управляемые электроприборы, такие как стиральные машины и кондиционеры;
• Генератор отчетов / протоколов — для документирования измерений ЭМП. В отчет входит описание задачи, указание используемых стандартов, особых предустановок, использование поправочных коэффициентов и предельных линий, а также графики предварительного измерения;
• Защита конфиденциальных данных — безопасность и защита специфических пользовательских данных обеспечивается не только благодаря съемному жесткому диску. Для соблюдения самых строгих требований по безопасности дополнительно рекомендуется использовать защиту от записи на внутренний жесткий диск (опция R&S®ESW-K33). Все процессы сохраняются в памяти SDRAM и стираются при выключении измерительного прибора, либо блокируется запись на USB-накопители.
