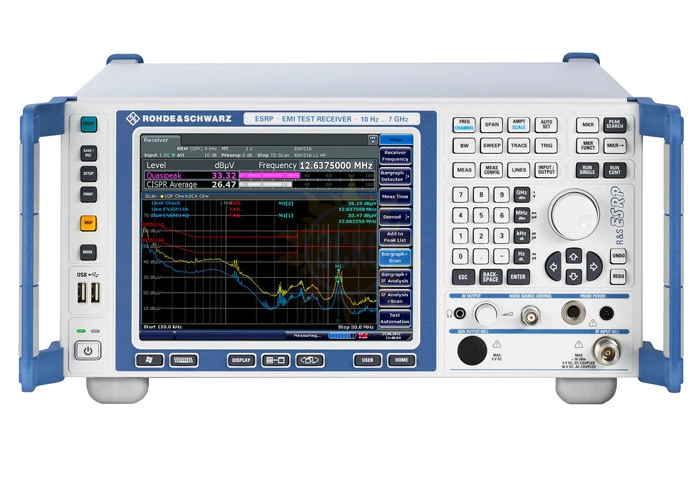

ESRP - измерительный приемник электромагнитных помех

Назначение измерительного приемника электромагнитных помех ESRP:

Измерительные приемники серии ESRP предназначены для измерения электромагнитных помех (ЭМП) при предварительной проверке на соответствие стандартам, в целях подготовки оборудования к заключительным сертификационным испытаниям, и в то же время, они являются полнофункциональными анализаторами сигналов и спектра. Представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с последовательным частотным сканированием или параллельным режимом сканирования во временной области на основе БПФ-метода, значительно ускоряющего измерения. Для предотвращения перегруза входного каскада, при измерениях широкополосных помех, приемники могут оснащаться переключаемым преселектором.

Благодаря компактным размерам, малому весу и дополнительным принадлежностям, приемники ESRP хорошо приспособлены и для мобильного применения.

Измерительный приемник электромагнитных помех ESRP выпускается в нескольких исполнениях:

• ESRP3 - от 9 кГц до 3,6 ГГц;
• ESRP7 - от 9 кГц до 7 ГГц.

Особенности измерительного приемника электромагнитных помех ESRP:

• Измерительный приемник ЭМП и анализатор сигналов и спектра объединены в один прибор;
• Полосы разрешения от 10 Гц до 1 МГц в соответствии с CISPR (опция ESRP-B29);
• Опциональный преселектор и предварительный усилитель (опция ESRP-B2);
• Широкий выбор детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average) и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average);
• Соответствующие стандарту — измерения импульсных помех с частотой повторения ≥ 10 Гц (с опцией ESRP-B2);
• Исключительно быстрое сканирование во временной области благодаря БПФ (опция ESRP-K53);
• Анализ ПЧ (опция ESRP-K56);
• Автоматизированные последовательности испытаний;
• Сенсорный дисплей диагональю 8,4 дюйма (21 см);
• Дополнительные возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей.

Описание измерительного приемника электромагнитных помех ESRP:

Сенсорный дисплей, помимо удобства работы, повышает скорость настройки прибора. Результаты измерений отображаются как в числовой форме, так и в виде графических аналоговых гистограмм.

Приемники обеспечивают несколько типов измерений, предназначенных для оптимизации обработки данных, например:

• Сканирование частоты (определение уровня сигнала за одно измерение) с использованием конфигурации, отвечающей определенному стандарту, или в качестве предварительного измерения для уменьшения объема данных;
• Параллельное детектирование — одновременное использование нескольких детекторов и поиск пиков на всех кривых по отдельности;
• Автоматизированные последовательности испытаний — один или несколько этапов испытаний могут быть объединены в одиночную автоматизированную последовательность;
• Сканирование во временной области (ESRP-K53) — альтернативный вариант предварительных сканирований и, следовательно, более эффективный способ уменьшения длительности измерения;
• Анализ ПЧ (ESRP-K56) — средство для точной настройки частоты приемника и для идентификации сигналов и их полос пропускания.

Благодаря небольшим размерам, малому весу, дополнительно поставляемым: защищенному корпусу с поворотной ручкой, возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей, приемники R&S®ESRP хорошо приспособлены и для мобильного применения.
