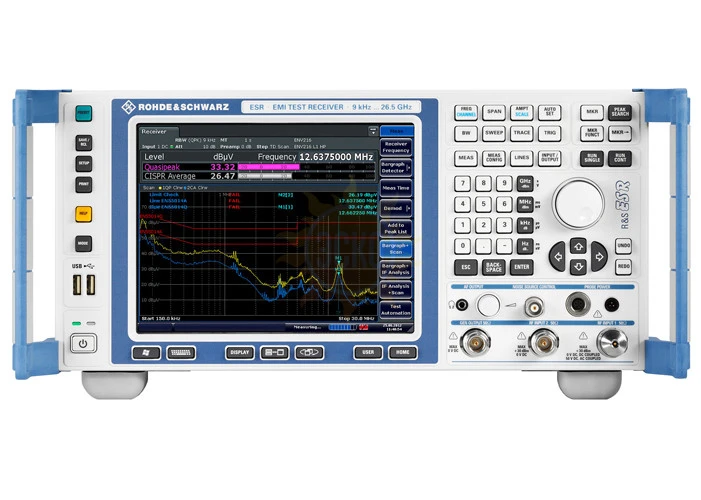

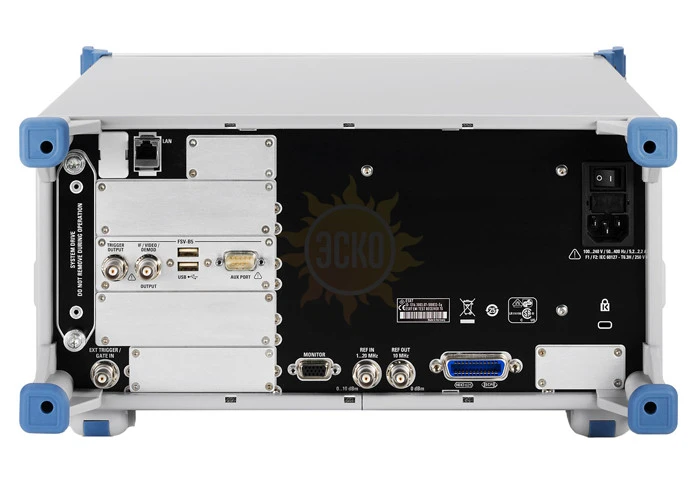

ESR - измерительный приемник электромагнитных помех

Назначение измерительного приемника электромагнитных помех ESR:

Измерительные приемники серии ESR используют все коммерческие стандарты, применяемые в испытательных центрах и лабораториях по исследованию устойчивости радио-электронного оборудования к электромагнитным помехам (ЭМП). Они полностью соответствует требованиям стандарта CISPR16-1-1 в последней редакции для проведения сертификационных измерений и тестирования изделий на электромагнитную совместимость (ЭМС). Являясь самыми быстродействующими приемниками ЭМП, способны многократно ускорить проведение измерений по сравнению с другими аналогичными системами. Оснащенные широким спектром диагностических инструментов, как то: гистограммы, спектрограммы, анализ спектра в реальном времени, запуск по частотной маске, анализ ПЧ и прочее — они позволяют установить точную причину возникновения и влияние помехи, облегчая выполнение приемосдаточных испытаний. Благодаря способности, также работать от источника постоянного тока или от аккумулятора, они хорошо приспособлены и для мобильного применения.

Измерительный приемник электромагнитных помех ESR выпускается в нескольких исполнениях:

• ESR3 - от 9 кГц до 3,6 ГГц;
• ESR7 - от 9 кГц до 7 ГГц;
• ESR26 - от 9 кГц до 26,5 ГГц;

Особенности измерительного приемника электромагнитных помех ESR:

• Измерительный приемник ЭМП и полнофункциональный анализатор сигналов и спектра в одном приборе;
• Частотный диапазон до 3,6 / 7 / 26,5 ГГц;
• Второй ВЧ-вход с максимальной частотой до 1 ГГц и защитой от перегрузок;
• Штатный преселектор с 16 фиксированными фильтрами и предварительный усилитель;
• Широкий выбор детекторов, в том числе: CISPR-average и RMS-average;
• Дополнительные полосы разрешения от 10 Гц до 100 кГц в соответствии с CISPR (MIL STD-461, DO-160);
• Сканирование во временной области с использованием БПФ и анализ ПЧ;
• Возможность анализа спектра в реальном масштабе времени в полосе обзора до 40 МГц;
• Полностью или частично автоматизированные последовательности испытаний;
• Дистанционно управляемые измерения и автоматизированные ЭМП программы тестирования с помощью программных платформ R&S®EMC32 и R&S®ES-SCAN;
• Сенсорный дисплей диагональю 8,4 дюйма (21 см).

Описание измерительного приемника электромагнитных помех ESR:

Представленная в 2012 году серия приемников ESR практически подтверждает технологическое лидерство компании Rohde&Schwarz в области измерительных приемников ЭМП. Они не только отличаются превосходной функциональностью, но и непревзойденным удобством работы, с использованием сенсорного экрана и, четко структурированным интерфейсом. ESR открывает совершенно новые возможности для проведения измерений, например:

Сканирование во временной области (ESR-K53) — альтернативный вариант предварительных сканирований, дающих общее представление о спектре помехи, но ещё не соответствующие стандартам ЭМС. Ультрабыстрое сканирование во временной области, на основе технологии БПФ, позволяет многократно ускорить процесс измерений, благодаря чему, многочасовые стандартные измерения при проведении испытаний на устойчивость к ЭМП можно выполнять за считанные секунды, что особенно эффективно, если испытуемое устройство доступно для проведения измерений лишь в течение коротких промежутков времени

Анализ ПЧ (ESR-K56) — отображение спектра ВЧ-сигнала в окрестности частоты приемника — средство для точной настройки частоты приемника и для идентификации сигналов и их полос пропускания.

Анализ спектра в реальном масштабе времени (ESR-K55) — параллельное накопление и анализ данных (быстрое выполнение алгоритмов БПФ), в следствии чего, исключаются периоды простоя и никакой информации не теряется. Эффект послесвечения позволяет оценить вероятность появления сигнала, помогая увидеть даже очень кратковременные и редкие события, или помочь разделить наложенные друг на друга сигналы, например импульсные и постоянные помехи, замаскированные широкополосными сигналами.

Запуск по частотной маске — один из способов анализа редких событий — анализатор реагирует на конкретные события в спектре. Пользователь может установить точную причину возникновения и влияние помехи.

ESR может использоваться в составе автоматизированных измерительных комплексах под управлением программных платформ R&S®EMC32 и R&S®ES-SCAN для проведения всех видов испытаний на помехоэмиссию и помехоустойчивость в соответствии с промышленными и военными стандартами.
