CHUM Piletest - Система межскважинного мониторинга свай
Мощное геофизическое средство для контроля сплошности свай, с возможностью получения 3D профиля. Реализует метод межскважинного прозвучивания. Высочайший уровень детализации.
Геофизическая система межскважинного мониторинга свай CHUM позволяет получить информацию о структуре свай без проведения трудоемких процедур испытаний.
Система CHUM использует водонаполненные контрольные каналы для контроля качества фундаментов глубокого заложения с высокой разрешающей способностью. Функционирование системы основано на законах распространения ультразвуковых волны в средах. Два датчика опускаются в заполненные водой контрольные каналы, встроенные в бетонные конструкции. Один из датчиков является излучателем ультразвуковых волн, второй — приемником. Программное обеспечение системы обрабатывает полученные от датчиков сигналы, соотносит их с временем прихода ультразвуковых волн и местом расположения датчиков в бетоне. Таким образом, мы получаем точные данные о структуре объекта.
CHUM полностью соответствует стандарту ASTM D6760-08.
Преимущества системы межскажинного контроля свай CHUM Piletest
- Простота в использовании
- Не требует специальной подготовки персонала -система очень проста в использовании
- Логика
- 2D-томография
- 3D-томография
- Три альтернативных метода томографии: нечеткой логики, параметрический и 3D
- Система осуществляет томографию в режиме реального времени: по мере передвижения датчиков уже виден результат.
- Модульная конструкция
- CHUM создан таким образом, что может работать с любым компьютером через стандартный порт USB (КПК, нетбук, ноутбук, стационарный ПК). В нем нет встроенной системы, которая устареет уже через несколько лет.
- Надежность
- Все наши приборы проходят обязательные испытания на устойчивость к воздействию воды и температуры, ударным и вибрационным нагрузкам.
- 3 года гарантии
- Сервисная служба
- Бесплатная поддержка по обновлению программного обеспечения в течении всего срока эксплуатации
- Помощь в анализе, интерпретации результатов и отчетности. Мы проверим ваши первые отчеты
- Высокая производительность контроля
- Один человек контролирует до 700 погонных метров бетона в час!
- Полностью автоматизированная система отчетов в формате MS Word
- Вся система переносится на руках
- 3D-томография
- Неограниченные лицензии на программное обеспечение
- Не требует установки программных обновлений, без регистрации, не нужно вводить длинный код продукта
- Вы можете устанавливать программное обеспечение столько раз, сколько вам нужно
Технические характеритики системы CHUM Piletest
|
Физические
параметры |
Корпус
|
Жёсткий, прочный, водозащищённый корпус
|
|
Размеры
|
430mmL х 325mmW х 105mmH (прибор)
|
|
|
Масса
|
3.8 kg (прибор)
5.0 kg (прибор с типовой tablet PC) 16.0kg (типовая поставка) |
|
|
Температурный
диапазон |
Работа: -10°Cto50°C Хранение : -40°С to 70°С
|
|
|
Энергоснабжение
|
Внутренний источник
|
Заряжаемая литий ионная батарея 11.1V 4.4Ah
(хватает на два рабочих дня) |
|
Внешний источник
|
100-240V АС работа/зарядка
|
|
|
Стандарты
|
ASTM D6760
|
Соответствует или превосходит
|
|
Технические
параметры |
Сенсор
|
Двух функциональный приёмо-передатчик, 50kHz номинал, стойкий к
давлению, 25mm диаметр |
|
Кабели
|
С разъёмами, крепкая полиуретановая изоляция
|
|
|
Частота квантования
|
500kHz (2ps резолюция)
|
|
|
Усиление
|
8 уровней автоматического контроля усиления (AGC)
|
|
|
Измерение глубины
|
Два 24-bit счётчика, ошибка
|
|
|
Производственные
характеристики |
Длина сваи
|
1 m до 145m
|
|
Межтрубное расстояние
|
До 4т в хорошем бетоне
|
|
|
Производительность
|
До ЗОООт/день одним оператором
|
|
|
Память
|
Неограниченна
|
|
|
Требования
|
Компьютер (Minimum)
|
Windows 2000/XP/Vista. 800x600 резолюция
|
|
Вывод
|
Представление
информации |
Время прихода, кривые энергии и скорости волны, представление “водопад”,
двойное представление, fuzzy-logic, параметрическая и 3D томография |
|
Язык
|
Многоязычный интерфейс пользователя
|
|
|
Варианты
|
Кабельные катушки
|
50т, 100т, 150т, по требованию заказчика
|
|
Софт
|
Трёхмерная томография (Возможно также как
сервис через e-mail) |

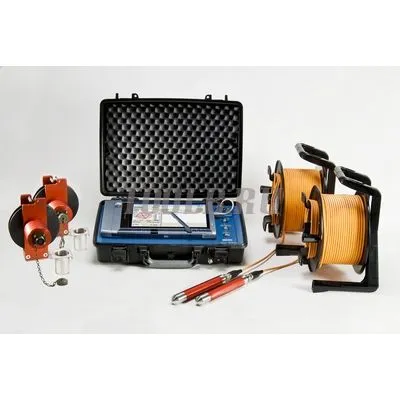

- Прибор CHUM, два ультразвуковых сенсора, две 50 м катушки с кабелем, два измерителя глубины, кабели и AC power adapter.
- Варианты: 100 м / 150 м катушки с кабелем, 3D томография.
- Софт для тестирования, анализа и составления отчета.
- Пакет для помощи в интерпритации.
- 10 лет бесплатного доступа к новым версиям софта.
- 3 года гарантии.
- Калибровка - дополнительно
