Частотомеры Ч1-1014 - стандарт частоты рубидиевый с модулем приемника сигналов GPS/ГЛОНАСС

Назначение стандарта частоты рубидиевого Ч1-1014:

Рубидиевый стандарт частоты Ч1-1014 предназначен для использования в качестве источника высокостабильного сигнала в аппаратуре измерения частоты и времени, в системах навигации, телефонной и радиосвязи, в телекоммуникационных сетях. Малые габариты, вес, потребляемая мощность, время выхода в рабочий режим позволяют широко использовать его в различных мобильных радиотехнических системах и комплексах.

Ч1-1014 имеет встроенный модуль привязки частоты по импульсному сигналу 1 с от внешней шкалы времени или от приёмника СРНС ГЛОНАСС/GPS и перестраиваемый синтезатор частоты с возможностью корректировк и частоты по интерфейсу RS-232.

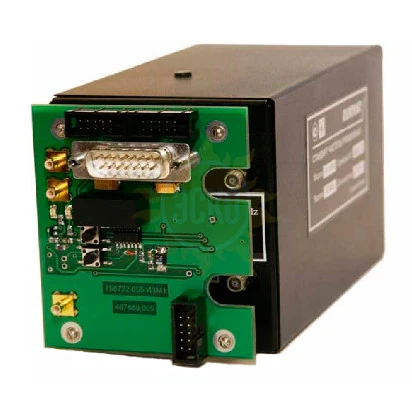

Назначение платы приемника навигационных систем РУГА.467880.005:

Плата приемника навигационных систем РУГА.467880.005 предназначена формирования сигнала секундной метки, используемого для корректировки частоты рубидиевых стандартов частоты и времени (РСЧ). Одновременно на двух высокочастотных выходах платы приёмника формируются сигналы секундной метки навигационного приёмника и РСЧ, доступные для использования потребителем. При наличии устойчивого приема сигналов от спутников радионавигационных систем ГЛОНАСС и GPS плата обеспечивает работу РСЧ в режиме привязки частоты по сигналам секундной метки времени (режим "дисциплинированного" рубидиевого стандарта частоты) с погрешностью действительного значения частоты РСЧ не более ±5·10^-12.

Изделие определяет и выдает всеобщее скоординированное время UTC (SU) или UTC (USNO). Для удобства в работе плата приёмника имеет два выхода последовательных интерфейсов, обеспечивающих работу с навигационными программами сторонних производителей и с программным обеспечением встроенного модуля приемника. Конструктивно плата адаптирована для работы совместно с рубидиевым стандартом частоты Ч1-1014. Она может поставляться совместно с РСЧ Ч1-1014 или отдельно в виде самостоятельной поставки. В последнем случае потребитель может самостоятельно произвести её подключение к РСЧ Ч1-1014. Плата приёмника питается от источника питания с напряжением 27±3 В. Мощность, потребляемая платой приёмника от источника питания не превышает 1,5 Вт.

Описание платы приемника навигационных систем РУГА.467880.005:

Плата приемника навигационных систем РУГА.467880.005 имеет в своем составе модуль навигационного приемника, микроконтроллер и ряд интерфейсных микросхем. Плата обеспечивает прием и обработку радионавигационных сигналов от спутников систем ГЛОНАСС и GPS при мощности сигналов на входе устройства от минус 160 до минус 130 дБВт. Максимальное количество спутников, сигналы от которых участвуют в обработке ÷ 16. При этом на выходе приёмника формируется секундная метка времени, положительный фронт которой привязан к UTC (SU) или UTC (US). Эта секундная метка подается на соответствующий контакт низкочастотного разъема стандарта частоты и используется для его привязки по частоте.

Устройство обеспечивает обмен информацией по двум независимым последовательным интерфейсам с протоколами IEC 61162-1 (NMEA-0183) для работы с навигационными программами сторонних производителей и MNP-binary для работы с программным обеспечением модуля приемника. Расположенный на плате микроконтроллер анализирует навигационную информацию выдаваемую приемником и, в зависимости от результата анализа, запрещает или разрешает прохождение секундной метки на вход стандарта частоты. В тех случаях, когда нестабильность положения импульсов секундной метки превышает значения, необходимые для обеспечения требуемой точности привязки частоты рубидиевого стандарта, их прохождение блокируется и привязка частоты рубидиевого стандарта не происходит. Информация о состоянии устройства и качестве параметров секундной метки индицируется двумя светодиодами, расположенными на плате.
