BondMaster 600 - многорежимный дефектоскоп композитных материалов
Дефектоскоп BondMaster® 600 сочетает в себе многофункциональное программное обеспечение и высокоэффективные электронные схемы, обеспечивающие высокое качество сигналов.
Обзор преимуществ многорежимного дефектоскопа композитных материалов BondMaster 600
Дефектоскоп BondMaster® 600 сочетает в себе многофункциональное программное обеспечение и высокоэффективные электронные схемы, обеспечивающие высокое качество сигналов. Благодаря клавишам прямого доступа, упрощенному интерфейсу и предустановленным настройкам для основных приложений, BondMaster 600 обеспечивает исключительную простоту в использовании: будь то контроль композитных материалов и конструкций с сотовым наполнителем, контроль многослойных материалов или контроль клеевых соединений металлических изделий. Улучшенный пользовательский интерфейс и упрощенная эксплуатация BondMaster 600 делают процедуры архивирования и создания отчетов доступными для пользователя любого уровня подготовки.

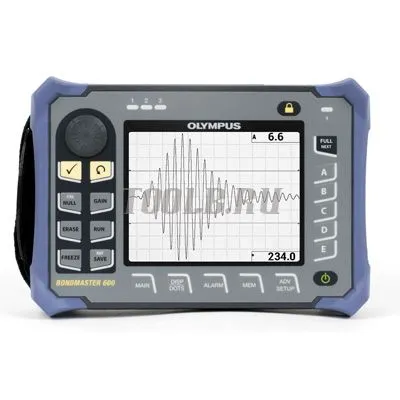

Высокая разрешающая способность и яркость 5,7-дюймового VGA-дисплея BondMaster 600 еще больше подчеркивается в полноэкранном режиме дефектоскопа. Полноэкранный режим активируется простым нажатием клавиши и доступен вне зависимости от текущего режима отображения или метода контроля. Дефектоскоп BondMaster 600 позволяет работать в разных режимах, включая раздельно-совмещенный (РЧ, импульс, качающаяся частота), резонансный, а также усовершенствованный режим MIA (анализ механического импеданса — АМИ).
Портативный, прочный и эргономичный

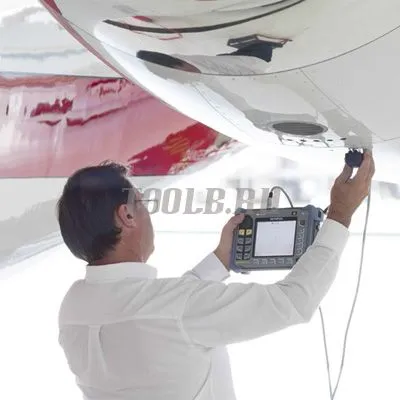

Эргономичный дизайн BondMaster 600 очень удобен при контроле труднодоступных участков. При контроле в ограниченном пространстве ремень на запястье обеспечивает максимальный комфорт, сохраняя доступ к самым важным функциям.
Проверенный на практике
Многократно испытанный корпус прибора BondMaster 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. BondMaster 600 с герметичным корпусом, снабженным ударопоглощающими накладками и подставкой (одновременно служащей крючком для фиксации прибора в удобном для работы положении) отличается длительным временем работы от аккумулятора и является незаменимым инструментом для контроля сложных, труднодоступных участков.
Основные характеристики
- Соответствует требованиям стандарта IP66.
- Продолжительное время работы от аккумулятора (до 9 часов)
- Совместим с существующими преобразователями BondMaster (PowerLink) и преобразователями других производителей
- Яркий 5,7-дюймовый (14,5 см) VGA-дисплей
- Вывод изображения на полный экран в любом режиме работы
- Интуитивный интерфейс с возможностью выбора готовых настроек под основные приложения
- Быстрый выбор режима отображения с помощью клавиши RUN
- Новый режим отображения СКАН (профиль).
- Новый режим отображения СПЕКТР с функцией отслеживания частоты
- Настройка усиления с помощью клавиш прямого доступа.
- Доступ ко всем настройкам прибора на одной странице
- Отображение до двух значений в режиме реального времени
- Емкость памяти: до 500 файлов (настроек и файлов данных).
- Просмотр содержимого файлов в приборе без использования дополнительного программного обеспечения
BondMaster 600 представлен двумя моделями для удобства пользователя и в зависимости от задач контроля. Базовая модель включает все функции режима Р-С, тогда как модель B600M предоставляет возможность контроля во всех доступных режимах. Переход от базовой к многорежимной модели может быть выполнен удаленно.
Обе модели BondMaster 600 совместимы с существующими преобразователями, включая преобразователи PowerLink. В наличии имеются кабели-адаптеры (опция) для подключения преобразователей других производителей.
|
Применение
|
Рекомендуемый метод
|
|
|

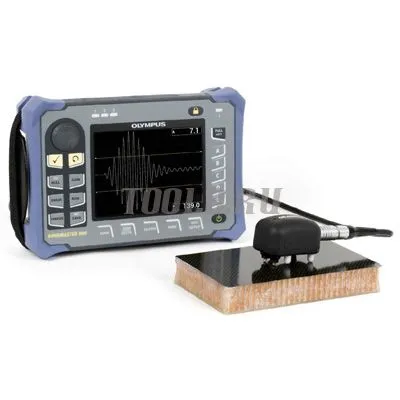

Отслоение обшивки от сотового наполнителя
|
Р-С (РЧ или Импульс)
|
|
|
Отслоение обшивки от сотового наполнителя в конических конструкциях или непостоянной геометрии
|
Р-С (Качающаяся частота)
|
|
|
Небольшие отслоения обшивки от сотового наполнителя
|
MIA
|
|
|
Идентификация отремонтированных участков в композитных материалах с сотовым наполнителем
|
MIA
|
|
|
Обнаружение расслоений в композитных материалах
|
Резонансный метод
|
|
|
Контроль качества клеевых соединений металлических изделий
|
Резонансный метод
|
|
|
Функция
|
B600 (базовая модель)
|
B600M (многорежимная модель)
|
|
Калибровка сигналов в режиме Фиксации
|
√
|
√
|
|
Отображение показаний в режиме реального времени
|
√
|
√
|
|
Выбор приложения
|
√
|
√
|
|
Поддержка преобразователей с технологией PowerLink
|
√
|
√
|
|
Раздельно-совмещенный режим (РЧ и Импульс)
|
√
|
√
|
|
Раздельно-совмещенный режим (Качающаяся частота)
|
√
|
√
|
|
Анализ механического импеданса (MIA)
|
|
√
|
|
Резонансный режим
|
|
√
(включает кабель) |
|
Меню Калибровка (Резонансный режим и MIA)
|
|
√
|
Технические характеристики многорежимного дефектоскопа композитных материалов BondMaster 600
|
Общие
|
Габариты (Ш × В × Г)
|
236 × 167 × 70 мм
|
|
|
Вес
|
1,7 кг с литий-ионным аккумулятором
|
|
|
Стандарты и Директивы
|
Mil 810G, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия), KCC (Южная Корея)
|
|
|
Требования по электропитанию
|
Сеть перем. тока: 100–120 В, 200–240 В, 50–60Гц
|
|
|
Входы и выходы
|

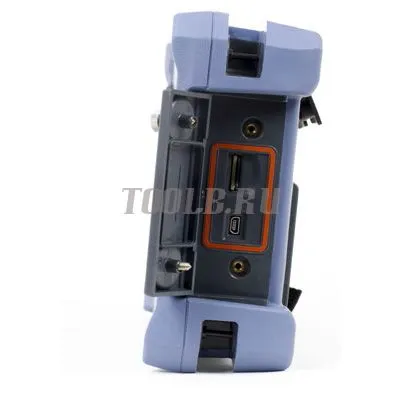

Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с аналоговым выходом, 3 выхода сигнализации.
|
|
Условия эксплуатации
|
Рабочая температура
|
От –10 °C до 50 °C
|
|
|
Температура хранения
|
От 0°C до +50°C (с батареями) и от −20°C до +70 °C (без батарей)
|
|
|
Нормы IP
|
Отвечает требованиям IP66
|
|
Батарея
|
Тип батареи
|
Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе)
|
|
|
Время работы
|
8–9 часов
|
|
Дисплей
|
Размер (Ш × В; диагональ)
|
117,4 × 88,7 мм; 146,3 мм
|
|
|
Тип
|
Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей)
|
|
|
Режимы
|
Стандартный или полноэкранный, 8 цветовых схем. Клавиша RUN для переключения между режимами отображения.
|
|
|
Сетки и инструментальные средства
|
Выбор из 5 сеток; перекрестия (только в XY-плоскости)
|
|
Возможности подключения и память
|
Программное обеспечение ПК
|
Программное обеспечение BondMaster PC включено в базовый комплект BondMaster 600. BondMaster PC позволяет просматривать сохраненные файлы и печатать отчеты.
|
|
|
Хранение данных
|
500 файлов с возможностью предварительного просмотра.
|
|
|
Языки
|
Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский.
|
|
|
Приложения
|
Меню Выбор приложения для быстрой конфигурации во всех режимах.
|
|
|
Показания в режиме реального времени
|
До 2 значений, характеризующих сигнал (в зависимости от выбранного режима)
|
|
Поддерживаемые типы преобразователей
|
Типы ПЭП
|
Раздельно-совмещенные, MIA (только B600M) и резонансные преобразователи (только B600M). BondMaster 600 полностью совместим с преобразователями BondMaster (включая PowerLink), а также с преобразователями и комплектующими других производителей.
|
|
Контроль композитных материалов. Технические характеристики (Все модели BondMaster)
|
Разъемы ПЭП
|
11-штырьковый Fischer
|
|
Контроль композитных материалов. Технические характеристики (все модели BondMaster)
|
Усиление*
|
От 0 до 100 дБ с шагом 0,1 или 1 дБ.
|
|
|
Фазовый сдвиг*
|
От 0° до 359,9° с шагом 0,1° или 1°
|
|
|
Режим просмотра Скан*
|
Настраивается от 0,52 до 40 сек.
|
|
|
Фильтр нижних частот*
|
От 6 до 300 Гц
|
|
Контроль композитных материалов. Технические характеристики (Все модели BondMaster)
|
Возбуждение ПЭП
|
НИЗКОЕ, СРЕДНЕЕ и ВЫСОКОЕ.
|
|
|
Послесвечение*
|
От 0,1 до 10 сек.
|
|
|
Очистка экрана*
|
От 0,1 до 60 сек.
|
|
|
Сигнализации*
|
3 сигнализации по выбору: ПРЯМ (прямоугольная), ПОЛЯР (полярная), СЕКТОР (секторная), СКАН (временная) и СПЕКТР (частотная).
|
|
|
Опорные точки*
|
До 25 задаваемых пользователем точек
|
|
Характеристики режима Р-С (Все модели B600)
|
Поддерживаемые режимы Р-С
|
Выбираемый пользователем режим. РЧ (тональные сигналы), Импульс (огибающая) или Качающаяся частота
|
|
|
Диапазон частот
|
От 1 до 50 кГц (РЧ, Импульс) или от 1 до 100 кГц (Качающаяся частота)
|
|
|
Усиление
|
От 0 до 70 дБ с шагом 0,1 или 1 дБ
|
|
|
Строб
|
От 10 до 7920 мкс, с шагом настройки 10 мкс. Новый режим АВТО строба для автоматического обнаружения максимальной амплитуды РЧ-сигнала.
|
|
|
Отсле |
