Атлет AГ-318Н - кабелетрассоискатель
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Обзор преимуществ Трассоискателя Атлет AГ-318Н
Рекомендуемые области применения
- Электроэнергетика с протяженными коммуникациями
- Нефтегазопроводы
- ЖКХ
Назначение
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Функции и решаемые задачи
- поиск неисправностей кабельных линий;
- определение положения подземных коммуникаций;
- прямое цифровое измерение глубины их залегания;
- указание направления отклонения от оси коммуникации;
- измерение силы тока в коммуникации, определение типа коммуникации.
Особенности приемника "АП-017"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Работа при недостаточном освещении (яркий светодиодный индикатор).
- Расширенные возможности: вывод значения измеренной глубины залегания на светодиодный индикатор; определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу; определение типа подземной коммуникации.
- Различные режимы индикации (цифровая, линейная шкала).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -40°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -40°С.
Особенности генератора "АГ-120Т"
- Возможность выбора Возможность выбора частоты генерируемого сигнала
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
- Автоматические выключения генерации при длительном простое
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
Технические характеристики кабелеискателя Атлет AГ-318Н
|
Приемник "АП-017Н"
|
|
|
Рабочие частоты
|
|
|
Пассивные, Гц
|
50, 100, 15000
|
|
Активные, Гц
|
512, 1024, 1450, 8192, 8928, 9820
|
|
Особенности
|
|
|
Максимальная измеряемая глубина, м
|
До 10
|
|
Максимальная глубина обнаружения трассы, м
|
До 10
|
|
Время непрерывной работы, ч
|
До 50
|
|
Источники питания
|
|
|
Питание
|
2 элемента D
|
|
Конструктивные параметры
|
|
|
Габариты, мм
|
720x110x150
|
|
Вес прибора без чехла, кг
|
1,7
|
|
Диапазон эксплуатационных температур, °С
|
-40 …+60
|
|
Генератор "АГ-120Т"
|
|
|
Частоты генерируемого сигнала
|
Диапазон 200...9999
|
|
Режимы генерации
|
|
|
режим 1
|
непрерывный "НП"
|
|
режим 2
|
кратковременные посылки импульсов "ПР"
|
|
режим 3
|
двухчастотный "2F"
|
|
Выходные параметры
|
|
|
Выходной ток
|
|
|
максимальный в ручном режиме:
- непрерывная и трехчастотная генерация, А - импульсные посылки, А |
10
15 |
|
Максимальное выходное напряжение, В
|
|
|
- при работе в безопасном режиме
- при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
24
220 330 140 |
|
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
|
|
|
- при автономном питании
|
120 непрерывно и «2F»
|
|
- с добавлением внешнегоаккумулятора 12В
|
180 непрерывно и «2F»
|
|
- от сетевого блока питания, Вт
|
70
|
|
Допустимое сопротивление нагрузки
|
любое (0…∞)
|
|
Согласование с нагрузкой
|
автоматическое
|
|
Конструктивные параметры
|
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
305х270х194
|
|
Масса электронного блока, не более, кг
|
12
|
|
Диапазон эксплуатационных температур, °С
|
-30 …+45
|
|
Индуктивная антенна "ИЭМ-301.3"
|
|
|
Максимальная мощность, подводимая к «рамке», не более Вт
|
10
|
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом
|
36
|
|
Тип корпуса
|
пластмассовый, герметичный
|

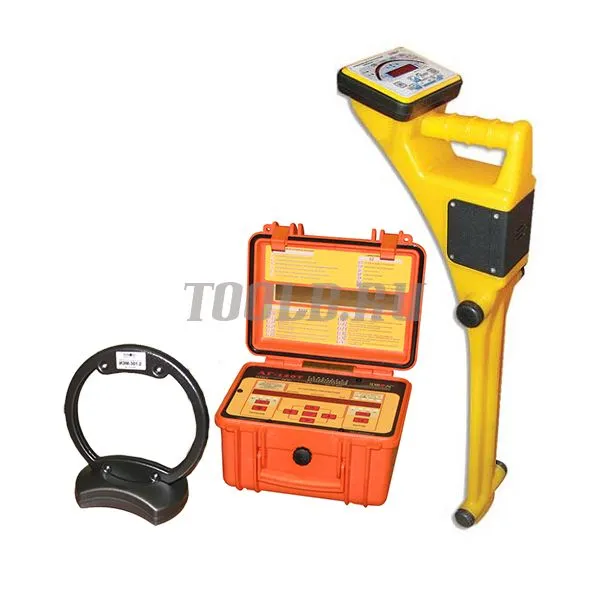

Комплект поставки трассоискателя Атлет AГ-318Н
Состав комплекта
- Приемник "АП-017Н"
- Генератор "АГ-120Т"
- Индукционная антенна "ИЭМ-301.3"
- Сумка
- Чехол
- Клещи индукционные "КИ-110"
