Анализатор высоковольтного выключателя Scope HISAC Ultima
HISAC Ultima - новое поколение систем измерения динамических характеристик...
HISAC Ultima - новое поколение систем измерения динамических характеристик высоковольтных выключателей - оптимальное решение для тестирования выключателей всех типов. HISAC Ultima - самый совершенный анализатор для оценки динамического сопротивления контактов автоматических выключателей в электрических подстанциях сверхвысокого напряжения до 765 кВ. Устройство позволяет предварительно запрограммировать план испытаний, который включает все параметры тестирования любых автоматических выключателей в электрической подстанции. План легко восстанавливается во время фактического тестирования. Это позволяет не вводить настройки в электрической подстанции.
Переносной анализатор на основе модульной, настраиваемой 19-дюймовой конфигурации DIN стандарта с умными измерительными модулями, управляемыми внешним ноутбуков через Ethernet соединение. HISAC Ultima выполняет динамическое измерение переходного сопротивления на шести прерываниях трёх полюсов одновременно, что значительно уменьшает нагрузку на высоковольтный выключатель и снижает время простоя оборудования при тестировании.
Программное обеспечение Analysis предлагает ряд функций эффективного мониторинга состояния автоматического выключателя за счёт сравнения текущих данных тестирования с предыдущими эталонными характеристиками и прогнозирования будущих результатов.
- Испытание всех типов высоковольтных выключателей: низкого, высокого и сверхвысокого напряжения для оценки критических параметров работы всех полюсов/переключателей. Испытание проводится однократно, что позволяет снизить время простоя и число операций во время испытания.
- Измерение временных характеристик основных/резистивных (PIR) контактов, скачков напряжения, асинхронности срабатывания контактов и временных характеристик вспомогательных контактов.
- Анализ характеристик хода контакта: скорость, вставка, промежуток между контактами и выход за переделы хода контакта, отскок контакта с подходящим приёмником и крепёжным приспособлением.
- Запись характеристик тока срабатывания и защиты обмотки.
- Регистрация эталонных величин динамического сопротивления основных и дугогасительных контактов во время всех 6 размыканий контактов одновременно. Помогает оценить состояние контактов, не открывая размыкатель.
- Отображение параметров настроек, результатов испытаний в графической форме и в виде таблицы.
- Печать отчёта о результатах испытаний в графическом формате с помощью внешнего принтера. Описание хода испытания находится в верхней части отчета, а расчёты - в нижней
- Включает в себя Test Manager, мощное программное обеспечение на основе Windows, для управления работой устройства, просмотра, анализа и обработки графических данный о результатах испытаний на ноутбуке с высоким разрешением
- Выбирает предварительно запрограммированные параметры установки и прохождения/не прохождения границы через программное обеспечение

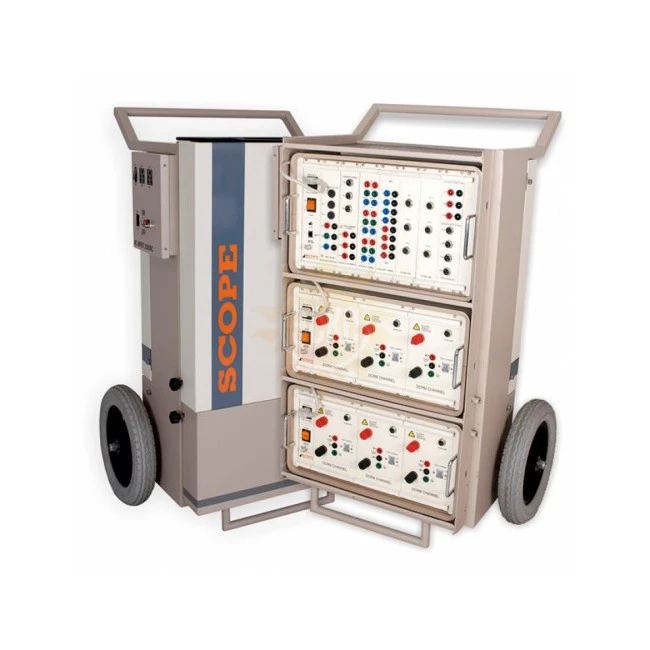

- Подключается к выключателю с помощью износостойких диагностических выводов достаточной длины, быстросъемными коннекторами, подходит для выключателей сверхвысокого напряжения □ Мобильно перемещается вместе с электрической подстанцией, так как систему можно установить на специальную тележку с большими колесами и распределительным щитом
- Характеристики хода. Для оценки характеристик хода действующих механизмов, SCOPE предлагает резистивные датчики вращательного и линейного перемещения с универсальным / индивидуально разработанными приспособлениями для широкого спектра автоматических выключателей
Технические характеристики
| Параметр | HISAC Ultima |
| параметры триггера | О, С, С-О, О-С, O-C-O |
| Канал синхронизации контактов | 24: 4 основных + 4 резистивных контакта на полюс, 3 полюса одновременно |
| Синхронизация вспомогательных контактов | 8: 4 сухих, 4 мокрых Можно увеличить до 6 мокрых + 6 сухих |
| Лучший показатель временной разрешающей | 50мкс |
| Канал тока катушки | 3: Замкнутый ток /ток срабатывания в катушке |
| Канал хода | 3: Характеристики хода |
| Аналоговый канал для ввода измерений динамического | 1 / 2 / 3 / 6 - в соответствии с выбранными модулями измерения динамического сопротивления |
| Диапазон динамического сопротивления и ток | 1000 / 2000 / 4000 / 8000 µΩ по выбору Ток 100A постоянный ток |
| Канал статического сопротивления контакта | В соответствии выбранными модулями измерения динамического сопротивления |
| Диапазон статического | 1000 / 2000 / 4000 / 8000 µΩ по выбору |
| Настраиваемый аналоговый канал (опционально) | До 6: для входов напряжения стационарной батареи, значение сопротивления предустановленного резистора, ток двигателя |
| Измерение значения | 0 - 5000Ω с разрешением 1Ω |
| Скорость выборки | 1 / 2 / 5 / 10 / 20 кГц по выбору |
| Дисплей | Дисплей ноутбука |
| Управление | Интерактивное меню через ноутбук |
| Соединительный порт | Ethernet |
| Принтер | Внешний через ноутбук |
| Память | Память ноутбука |
| Размеры | HISAC Ultima - 500 x 270 x 300 мм, блок измерения динамического сопротивления - 500 x 270 x 250 мм |
| Вес устройства | HISAC Ultima - 12 кг Блок измерения динамического сопротивления - 18 кг (3 измерительных модуля в блоке) |
| Мощность | 94 - 264 В переменного тока, 50/60 Гц ± 10% |
Окружающая среда: от -20 до 50 град С, 95% RH (без конденсации).
