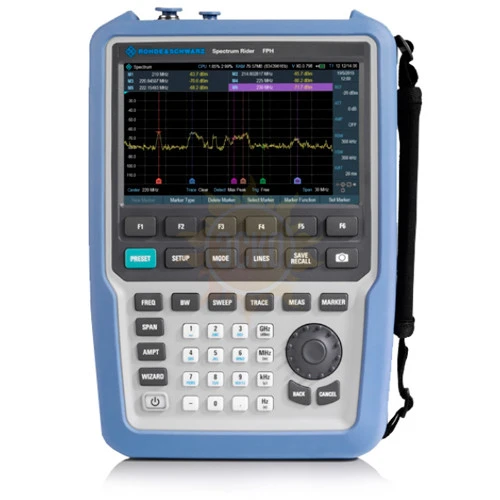

Анализатор спектра Rohde & Schwarz FPH 02

Назначение портативного анализатора спектра FPH:

Анализатор спектра R&S®Spectrum Rider FPH предназначен для использования в полевых условиях и решения лабораторных задач как внутри, так и вне помещений. Небольшой вес, малые размеры и надежная конструкция обеспечивают легкость переноски анализатора. Заряда батареи хватает на весь рабочий день. Благодаря подсветке клавиш анализатор может быть использован даже в темноте, а яркий неотражающий дисплей обеспечивает высокий уровень читаемости визуальной информации при ярком солнечном свете. Большие кнопки и многофункциональный поворотный переключатель позволяют работать с прибором, не снимая перчаток. Прибор послужит надежным помощником даже в агрессивных и труднодоступных средах.

Особенности портативного анализатора спектра FPH:

• Диапазон частот базового блока FPH от 5 кГц до 2 ГГц; Верхняя предельная частота может быть увеличена до 3 или до 4 ГГц с помощью программного ключа;
• Стабильные ВЧ-характеристики;
• Идеально подходит для работы в полевых условиях:
  • до 8 часов работы от батареи;
  • масса 2,5 кг;
  • антибликовый дисплей;
  • подсветка клавиш;
  • быстрая загрузка;
  • ударопрочный брызгозащитный корпус.
• Большой цветной сенсорный дисплей с возможностью управления с помощью стандартных жестов касания, привычных пользователям смартфонов;
• Мастер измерений, поддерживающий различные режимы измерений, а также позволяющий сократить время установки параметров и предотвратить возникновение ошибок при конфигурации;
• Функции и опции для различных сфер деятельности, таких как аэрокосмическая и оборонная промышленность, беспроводные системы связи, теле- и радиовещание, государственные органы, регулирующие использование радиочастотного спектра и образование;
• Простота и экономичность обновлений всех опций с помощью программных ключевых кодов;
• Стандартная гарантия три года (один год на батарею).

Описание портативного анализатора спектра FPH:

Уникальное сочетание скорости, компактности, небольшого веса, быстрой загрузки и самого продолжительного времени работы от батареи на рынке делают анализатор FPH идеальным решением для эксплуатации в полевых условиях и работы на высоте.

Анализатор спектра FPH удовлетворяет техническим требованиям на устойчивость к механическим нагрузкам MIL-PRF-28800F класс 2 для работы в неблагоприятных условиях. Отсутствие вентиляционных каналов и специальная защита всех интерфейсов и разъемов – предотвращает от попадания в прибор грязи и брызг. Прибор весит всего 2,5 кг (с учетом батареи), и может эксплуатироваться весь рабочий день - более 8 часов!!! без перезарядки или замены батареи.

Удобные органы управления - большие кнопки и поворотная ручка с функцией ввода позволяют работать с прибором вне помещений, не снимая перчаток. Результаты измерений отображаются на большом цветном дисплее диагональю 7 дюймов (18 см). Антибликовый дисплей с возможностью отображения в черно-белых цветах обеспечивает высокий уровень читаемости при ярком солнечном освещении. Для удобства работы в условиях недостаточного освещения можно включить подсветку клавиатуры.

Новый уровень удобства работы

Анализатор FPH отличается высокой гибкостью управления, как стандартным способом с помощью клавиш, так и посредством сенсорного экрана. Уникальный емкостный сенсорный экран анализатора позволяет задавать общие настройки, такие как центральная частота, полоса обзора и опорный уровень, а также управлять маркерами - с помощью жестов касания, привычных пользователям смартфонов.

Меню обзора конфигурации упрощает получение общего представления об основных настройках анализатора. В нем отображается вся последовательность измерений спектра в различных каскадах приемника наряду с ключевыми параметрами, которые оказывают влияние на измерения в каждом каскаде.

Протоколирование результатов может быть выполнено одним нажатием кнопки для получения снимков экрана, позволяющей сохранять графические файлы. Для сохранения большого объема данных можно воспользоваться флэш-накопителем USB или картой памяти microSD. Интерфейс пользователя доступен на одиннадцати языках: английском, немецком, корейском, японском, китайском, русском, итальянском, испанском, португальском, французском и венгерском. Все эти языки также поддерживаются удобной экранной клавиатурой.

Многоцелевое использование в различных областях

Анализатор спектра FPH содержит широкий спектр стандартных функций, которые используются при решении повседневных задач спектрального анализа, среди которых: две спектральные кривые, шесть маркеров (абсолютные/относительные), маркер шума, демодуляция АМ/ЧМ аудиосигналов, ограничительные линии (тестирование по критерию годен/не годен), предустановленные таблицы каналов, дистанционное управление и частотомер. Доступны дополнительные измерительные приложения, которые могут быть с легкостью добавлены с помощью программных ключевых кодов, что избавляет от дополнительных расходов на установку и позволяет сэкономить время, затрачиваемое на обработку заказа, благодаря отсутствию необходимости в отправке прибора в сервисный центр для калибровки или регулировки.

Мастер настройки измерений

Мастер настройки упрощает проведение измерений благодаря автоматизации тестовых последовательностей. Последовательность часто повторяющихся измерений выполняется быстро, просто и без ошибок. При подготовке измерительной процедуры специалист по измерениям (обычно централизованно для множества приборов) задает тестовые последовательности с помощью анализатора FPH и запущенного на ПК программного обеспечения R&S®Instrument View (входит в базовый комплект поставки). В сценарий могут быть добавлены изображения и письменные инструкции, которые оператор будет видеть на экране прибора при выполнении каждого шага. По завершении конфигурирования последовательности измерения ее можно инсталлировать в прибор. Находящемуся в поле оператору необходимо лишь запустить мастер измерений, выбрать нужную последовательность и следовать предварительно заданным инструкциям.

Анализ АМ/ЧМ модуляций

При установке программной опции FPH-K7 пользователь получает простой и удобный инструмент для анализа аналого-вых модуляций, позволяющий оценивать качество амплитудно и частотно-модулированных сигналов. При активации данного режима на дисплее прибора отображается осциллограмма модулирующего сигнала и такие параметры, как: мощность несущей, отстройка, глубина модуляции, девиация частоты, SINAD, THD (КНИ), и другое.

Разносторонние измерения мощности

Для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция FPH-K9 позволяет использовать анализатор FPH для измерений мощности совместно с датчиками мощности серий NRP-Zxx и NRPххS/SN в диапазоне от –67 до +45 дБм на частотах до 110 ГГц. Результаты измерений выводятся на специализированном графическо-цифровом экране. Для подключения датчиков дополнительно необходимы соответствующие USB-адаптеры NRP-Z4 или NRP-ZKU. Опция FPH-K19 позволит быстро и просто получить результаты измерения канальной мощности при использовании встроенного измерителя мощности, с типовым значением точности измерения уровня 0,5 дБ, не используя внешние датчики мощности или режим анализатора спектра. Настраиваемая ширина канала от 100 кГц до 1 ГГц с диапазоном уровней мощности в пределах от –120 до +30 дБм.

Опция FPH-K29 в сочетании с широкополосными датчиками мощности семейства NRP-Z8x позволит проводить анализ мощности импульсных сигналов (наличие опции FPH-K9 также обязательно). Основные параметры импульса, такие как длительность, время нарастания/спада, коэффициент заполнения отображаются автоматически. Также можно воспользоваться функцией запуска и маркерами и выполнить масштабирование отображения импульсов.

Анализ ЭМП с помощью пробников ближнего поля

Совместная работа анализатора спектра FPH с набором пробников ближнего поля HZ-15 является экономически эффективным средством при измерениях напряженности электромагнитного поля в ближней зоне или обнаружения источников эмиссии при анализе печатных плат, интегральных схем, кабелей и экранирующих оболочек. По-необходимости, для увеличения чувствительности, можно воспользоваться дополнительным предусилителем R&S®HZ-16.
