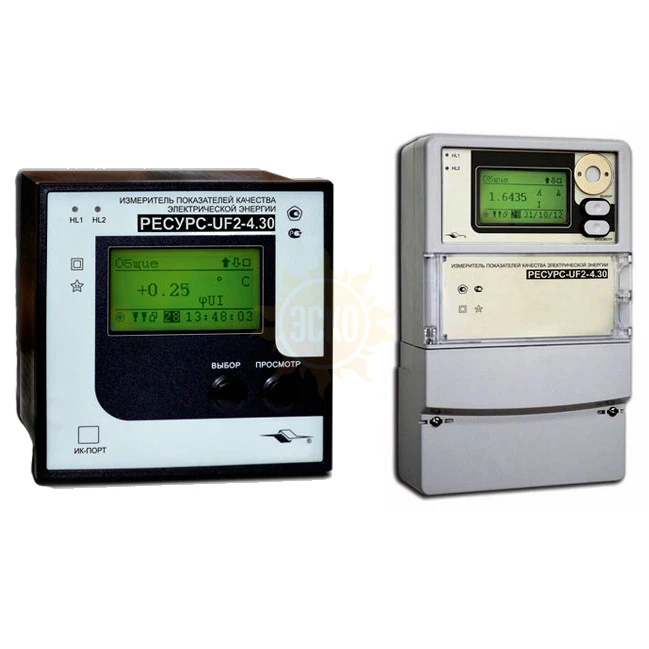

Анализатор качества электроэнергии Ресурс-UF2-4.30

Особенности измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

• Соответствие требованиям ГОСТ Р 51317.4.30-2008, ГОСТ Р 54149-2010;
• Совмещение функций измерителя ПКЭ и счетчика электрической энергии в одном приборе;
• Большая глубина хранения измерительной информации;
• Несколько независимо функционирующих коммуникационных интерфейсов;
• Поддержка основных стандартных протоколов передачи данных;
• Управление устройствами автоматики и телемеханики.

Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30–2013 (класс А или S в зависимости от модификации), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013;
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1);
• Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655–2009;
• Измерение активной электрической энергии по ГОСТ Р 52323–2005 (класс 0,2S);
• Измерение реактивной электрической энергии по ГОСТ Р 52425–2005 (класс 1);
• Учет электрической энергии по 48 тарифным зонам;
• Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня;
• Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчетный период, за каждую тарифную зону расчетного периода;
• Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений;
• Регистратор результатов измерений ПКЭ, параметров напряжения, силы тока и углов фазовых сдвигов;
• Регистратор аварийных событий;
• Цифровой осциллограф;
• Web-интерфейс для просмотра настроек и оперативных результатов измерений.

Область применения измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

• Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014;
• Анализ качества электрической энергии;
• Учет электрической энергии;
• Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ);
• Системы автоматики и телемеханики.

Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

ПКЭ:

• Отрицательное и положительное отклонения напряжения;
• Установившееся отклонение напряжения основной частоты;
• Установившееся отклонение напряжения прямой последовательности;
• Отклонение среднеквадратического значения напряжения;
• Кратковременная и длительная дозы фликера;
• Коэффициент n-ой гармонической составляющей напряжения (n изменяется от 2 до 50);
• Коэффициент искажения синусоидальности кривой напряжения;
• Коэффициент m-ой интергармонической составляющей напряжения (m изменяется от 1 до 49);
• Коэффициент несимметрии напряжений по обратной и нулевой последовательностям;
• Длительность и глубина провала напряжения;
• Длительность и коэффициент перенапряжения;
• Длительность прерывания напряжения.

Параметры напряжения:

• Среднеквадратические значения фазных и междуфазных напряжений;
• Среднеквадратические значения фазных и междуфазных напряжений основной частоты;
• Среднеквадратические значения симметричных составляющих напряжения;
• Значение частоты.

Параметры силы тока:

• Среднеквадратические значение силы тока;
• Среднеквадратические значение силы тока основной частоты;
• Среднеквадратические значения симметричных составляющих тока;
• Коэффициент искажения синусоидальности кривой тока;
• Коэффициент n-ой гармонической составляющей тока (n изменяется от 2 до 50);
• Коэффициент m-ой интергармонической составляющей тока (m изменяется от 1 до 49);
• Коэффициент несимметрии тока по обратной и нулевой последовательностям.

Параметры угла фазового сдвига:

• Угол фазового сдвига между напряжением и током основной частоты;
• Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
• Угол фазового сдвига между симметричными составляющими напряжений и токов.

Параметры мощности:

• Активная фазная и трехфазная мощность прямого и обратного направлений;
• Активная фазная и трехфазная мощность n-ых гармонических составляющих;
• Активная мощность прямой, обратной и нулевой последовательностей;
• Реактивная фазная и трехфазная мощность прямого и обратного направлений;
• Реактивная фазная и трехфазная мощность n-ых гармонических составляющих;
• Реактивная мощность прямой, обратной и нулевой последовательностей;
• Полная фазная и трехфазная мощность прямого и обратного направлений;
• Полная фазная и трехфазная мощность n-ых гармонических составляющих;
• Полная мощность прямой, обратной и нулевой последовательностей;
• Удельная фазная мощность потерь;
• Коэффициент мощности по каждой фазе и трехфазный коэффициент мощности.

Параметры электрической энергии:

• Активная энергия прямого и обратного направлений;
• Реактивная энергия в каждом из четырех квадрантов;
• Реактивная энергия прямого направления (реактивная энергия 1 и 2 квадрантов);
• Реактивная энергия обратного направления (реактивная энергия 3 и 4 квадрантов);
• Полная энергия прямого и обратного направлений;
• Удельная трёхфазная энергия потерь.

Условное обозначение при заказе измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

Прибор имеет несколько модификаций, отличающихся номинальным током, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ 30804.4.30, типом дополнительного беспроводного интерфейса (оптический порт или Bluetooth), схемой электропитания, функциональными возможностями.

Структура условного обозначения модификаций приборов:
«Ресурс-UF2-4.30-Х-Х-X-Х Х Х», где
                 1             2  3 4  5 6  7

1 – обозначение типа прибора;

2 – номинальный ток в измерительных каналах тока, в амперах:
      символом «1» обозначается номинальный входной ток 1 А;
      символом «5» обозначается номинальный входной ток 5 А;

3 – класс характеристик процесса измерений по ГОСТ 30804.4.30–2013:
      символом «А» обозначается класс А;
      символом «S» обозначается класс S;

4 – конструктивное исполнение и количество приборных модулей:
      символом «в» обозначается один приборный модуль в корпусе для щитового монтажа;
      символом «н» обозначается один приборный модуль в корпусе для навесного монтажа;
      символом «с» обозначается один приборный модуль в блочном каркасе;
      символом «2с» обозначается два приборных модуля в блочном каркасе;

5 – беспроводные интерфейсы:
      отсутствием символа обозначается оптический интерфейс;
      символом «Bt» обозначается интерфейс Bluetooth;

6 – схема электропитания:
      отсутствием символа обозначается питание от дополнительного входа электропитания;
      символом «И» обозначается питание от измерительных цепей напряжения и дополнительного входа электропитания, не развязанного гальванически от измерительных цепей;

7 – функциональные возможности:
      отсутствием символа обозначаются функции, необходимые для систем контроля, мониторинга и управления качеством электрической энергии (наибольшие функциональные возможности с использованием 4 Гбайт энергонезависимой памяти);
      символом «L1» обозначаются функции, необходимые для контроля, мониторинга и анализа качества электрической энергии (средние функциональные возможности с использованием 256 Мбайт энергонезависимой памяти);
      символом «L2» обозначаются функции, необходимые для стандартного контроля качества электрической энергии (наименьшие функциональные возможности с использованием 256 Мбайт энергонезависимой памяти).
