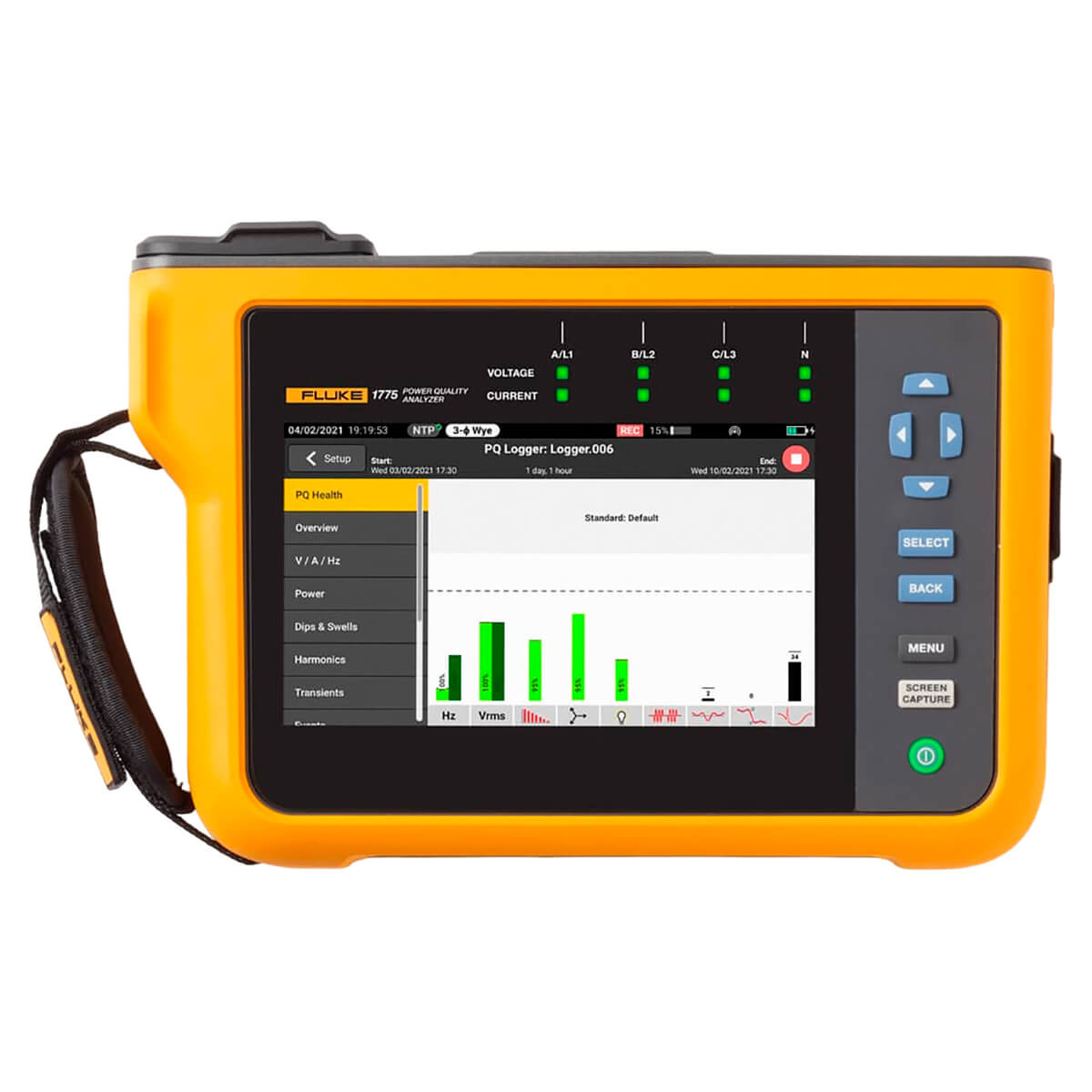

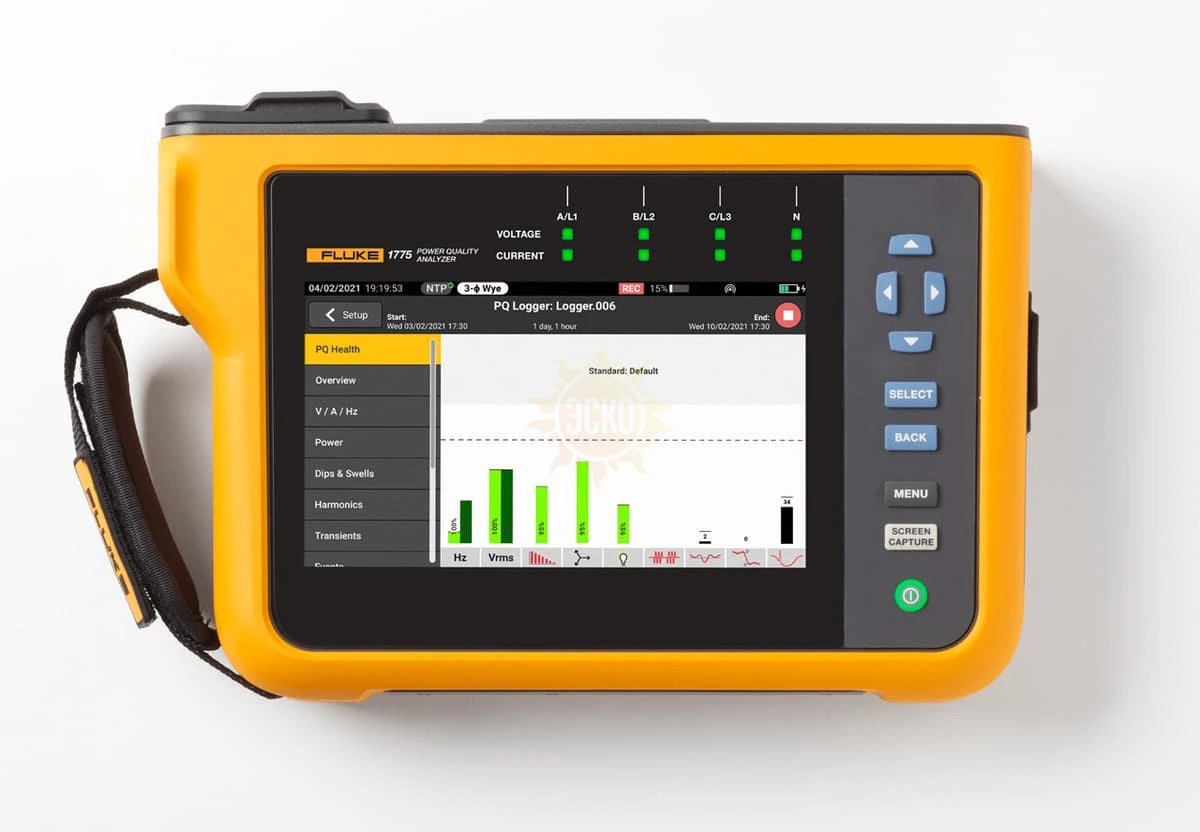

Анализатор качества электроэнергии Fluke 1775/BASIC

Автоматические измерения. Больше гибкости. Улучшенная диагностика качества электроэнергии.

Анализаторы качества электроэнергии серии Fluke 1770 для трехфазных сетей упрощают процедуры регистрации параметров качества электроэнергии, а также диагностики и анализа. Анализаторы серии 1770, созданные для более быстрых и простых исследований качества электроэнергии, оснащены функцией автоматических измерений, отличаются понятным пользовательским интерфейсом и удобными настройками, кроме того, они имеют лучшие в своем классе характеристики и поддерживают упрощенную платформу для составления отчетов. Кроме того, прибор может получать питание непосредственно от измеряемой цепи, что устраняет необходимость в поиске электрической розетки или использовании длинного удлинительного шнура.

Благодаря анализаторам серии 1770 вы никогда не пропустите важные события, влияющие на качество электроэнергии, такие как быстрые переходные процессы до 8 кВ, гармоники до 30 кГц, а также кратковременные понижения и повышения напряжения. Кроме того, анализаторы измеряют напряжение, силу тока и мощность, что позволит составить характеристику вашей электрической системы.

Автоматическое проведение измерений

Независимо от того, выполняете ли вы быструю проверку системы или подробное исследование качества электроэнергии, стабильные данные имеют ключевое значение. Приборы серии Fluke 1770 оснащены уникальной системой автоматического проведения измерений, которая обеспечивает стабильный сбор необходимых данных, при этом существует возможность выбора и настройки определенных параметров по мере необходимости. По умолчанию регистрируется более 500 параметров качества электроэнергии, а функция пошаговой настройки облегчает выбор правильных параметров для используемой системы. Зарегистрированные данные можно сразу просматривать, загружать и пересылать с помощью программного обеспечения Fluke Energy Analyze Plus, поэтому вам не придется ждать завершения сеанса, чтобы просмотреть результаты или проанализировать данные.

Исключительная надежность измерений

Приборы Fluke серии 1770 разработаны по принципу "два в одном": в одном удобном портативном устройстве сочетаются функции диагностики, характерные для измерителя качества электроэнергии, и надежные функции анализа и регистрации данных, характерные для автономного анализатора качества электроэнергии.

Функция "PQ Meter" (Измеритель качества электроэнергии) обеспечивает моментальный доступ к полевым данным, которые отображаются на экране в режиме реального времени, что позволяет быстро выявлять потенциальные проблемы во время диагностики. Детально разработанная функция "PQ Logging and Analysis" (Регистрация и анализ параметров качества электроэнергии) упрощает процесс исследования качества электроэнергии, предоставляя во время настройки инструкции, благодаря которым вы будете стабильно получать необходимые данные. Если использовать эти режимы измерения совместно с уникальной функцией автокоррекции подключений для выполнения измерений, вам не придется выполнять измерения повторно, даже если изначально вы не были уверены в правильности настроек.

Мощное программное обеспечение для анализа с функцией удобного создания отчетов

В стандартную комплектацию анализаторов качества электроэнергии Fluke серии 1770 входит мощное программное обеспечение Fluke Energy Analyze Plus, созданное для устранения трудностей, с которыми обычно связано использование других многофункциональных программ. ПО Energy Analyze Plus позволяет приступить к оценке качества электроэнергии сразу же после установки и без дополнительного обучения.

Благодаря Energy Analyze Plus процессы загрузки, анализа, отслеживания, а также составления отчетов по качеству электроэнергии и энергопотреблению стали проще, чем когда-либо. Быстрое сравнение результатов с архивными значениями и промышленными нормами, сравнение измеренных данных с местными условиями, а также создание более полной картины того, что происходит на вашем объекте, даже если процесс сбора данных еще продолжается. ПО Energy Analyze Plus поддерживает регистраторы качества электроэнергии и анализаторы качества электроэнергии Fluke 1730, 1740 и 1770.

• Настройка и загрузка "в мастерской" и "на месте эксплуатации" с помощью программного обеспечения для ПК
• Простая загрузка данных с помощью USB-накопителя, Wi-Fi, LTE, проводного Ethernet или USB-кабеля
• Анализ всех параметров энергопотребления и показателей качества электроэнергии с автоматическим составлением отчетов
• Создание отчетов в одно касание: создание стандартизованных отчетов, соответствующих требованиям таких стандартов, как EN 50160, IEEE 519, ГОСТ 33073, МЭК 61000-2-2, экспорт данных в формат, совместимый с PQDIF или NeQual, или в формат CSV для использования со сторонним программным обеспечением
• Расширенный анализ позволяет пользователю выбрать любой доступный зарегистрированный параметр и создать настраиваемое отображение измерений для расширенной корреляции данных

Высокоскоростной захват переходных процессов напряжения

Переходные процессы каждый день негативно влияют на состояние исправных систем, и не стоит недооценивать то, в какой мере они могут способствовать повреждению вашего оборудования. Независимо от того, какие переходные процессы наблюдаются в вашей системе — импульсные или колебательные — результаты их воздействия могут быть разрушительными и могут привести к возникновению различных проблем, начиная от повреждений изоляции до полного выхода оборудования из строя. В приборах Fluke 1775 и Fluke 1777 используется усовершенствованная технология регистрации переходных процессов, которая позволяет четко идентифицировать высокоскоростные переходные процессы и предоставляет данные, необходимые для их устранения. Частота получения данных анализатора качества электроэнергии Fluke 1775 составляет 1 МГц, благодаря чему осуществляется регистрация быстрых переходных процессов, а частота получения данных анализатора качества электроэнергии Fluke 1777 составляет 20 МГц, благодаря чему осуществляется регистрация самых быстрых переходных процессов с высокой степенью детализации.

От традиционных промышленных систем до систем возобновляемых источников энергии и электромобилей — мы всегда готовы предложить вам все необходимое

Приборы серии Fluke 1770 разработаны для обеспечения безопасности и простоты использования в любых условиях измерений. Приборы серии 1770 позволяют регистрировать полный спектр переменных качества электроэнергии, а также высокоскоростные формы сигналов, высокоскоростные переходные процессы и высокочастотные гармоники, которые моментально отображаются на большом экране с высоким разрешением. Благодаря самым высоким в своем классе номинальным значениям превышения напряжения CAT IV 600 В / CAT III 1000 В эти анализаторы могут использоваться на технологических входах или выходах, при измерении на входах переменного и постоянного тока, а также при измерении гармоник до 30 кГц. С анализаторами серии 1770 вы можете не сомневаться в том, что соберете все необходимые данные для выполнения самого эффективного технического обслуживания независимо от поставленной задачи.

Соответствие международным стандартам

Приборы Fluke серии 1770 обеспечивают лучшую в своем классе точность, которую можно ожидать от анализаторов качества электроэнергии Fluke, соответствующих будущему стандарту МЭК 61000-4-30, Класс A, редакция 3. Кроме того, анализаторы серии 1770 были разработаны в соответствии с будущими требованиями Класса A, редакция и соответствуют требованиям стандартов EN 50160 и IEEE 519, поэтому уже сегодня вы будете готовы к выполнению измерений завтрашнего дня.

Работа в любом месте, в любое время, любым необходимым способом

В полевых условиях двух одинаковых дней не бывает. Вам нужен анализатор качества электроэнергии, который можно взять с собой на любой объект для выполнения любой необходимой работы. Благодаря широкому ассортименту принадлежностей и встроенным функциям приборы Fluke серии 1770 делают вашу работу проще. Тонкий эргономичный дизайн и встроенный ремешок для руки позволяют легко удерживать прибор, а входящий в комплект поставки набор для подвешивания позволяет быстро закрепить анализатор внутри шкафа. Встроенный внутренний блок питания позволяет получать питание непосредственно от измеряемой цепи, а батарея, ресурса которой хватает на 90 минут, обеспечивает доступ к данным даже при отсутствии подключения к системе питания.

Быстро и легко передавайте данные на ПК с помощью USB-C, USB-A, Ethernet, Wi-Fi и поддержки сотовой сети в зависимости от ваших требований. Встроенный модуль GPS и дополнительный удлинительный кабель антенны с двойной изоляцией для усиления GPS-сигналов в помещении позволяют легко синхронизировать данные для более точной диагностики и анализа.

Расчет предельных уровней гармоник тока

При загрузке данных с анализаторов качества электроэнергии Fluke серии 1770 входящее в комплект поставки программное обеспечение Energy Analyze Plus может сравнивать гармонические статистические данные для измеренных значений напряжения и силы тока с требованиями различных стандартов, таких как EN 50160 или IEEE 519, чтобы проверить, не превышают ли измеренные значения нормативных предельных значений. Эта функция программного профилактического техобслуживания позволяет наблюдать за гармониками тока до появления искажений напряжения и предотвращать непредвиденные сбои или несоответствия требованиям, а также обеспечивать безотказную работу системы. С распространением инверторного оборудования и инверторных генераторов электроэнергии контроль гармоник тока становится все более важным для обеспечения надежного качества электроэнергии и предотвращения простоев систем.
