АД-50К - дефектоскоп
Новинка совмещает в себе вихретоковый, импедансый и ударный методы работы и позволяет контролировать весь спектр композитных материалов и углепластиков.
Стоимость доставки в Москва
Обзор преимуществ ультразвукового дефектоскопа АД 50К с поверкой
Дефектоскоп АД-50К - это совершенное средства контроля всех гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Особенности ультразвукового дефектоскопа АД-50К
-
Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.
-

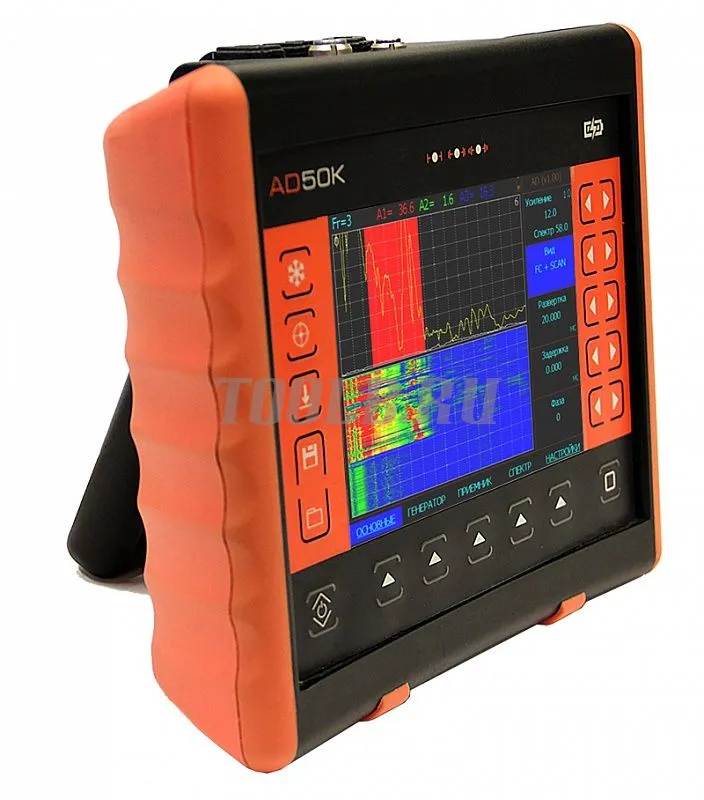

Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
-
Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
-
Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.
-

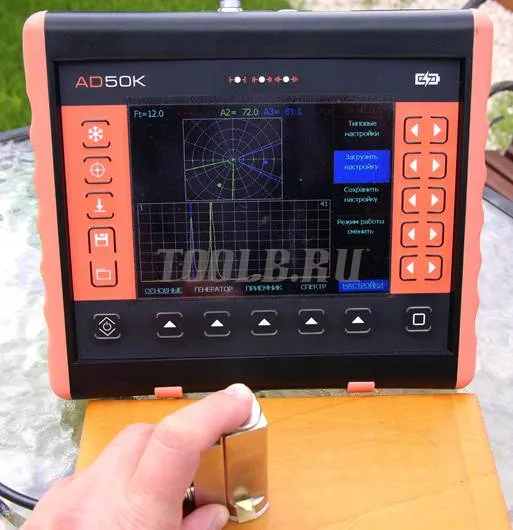

Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
-
Комбинирование различных режимов отображения информации
Отличительные особенности ультразвукового дефектоскопа АД-50К
-
Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
-
Возможность подключения любых импедансных, вихретоковых и ударных преобразователей
-
Отдельная регулировка усиления во временной и частотной областях
-
Различные виды разверток экрана
-
Оконные функции Блэкмана, Хеннинга, Хэмминга
-
Регулировка положения строба во временной области и три независимых зоны контроля в частотной области
-
Сохранение 100 настроек и 1000 результатов контроля
-
Интерфейс Ethernet для связи с ПК
-
Питание: Li-ion аккумулятор или внешний блок питания
-
8 часов работы от аккумулятора
Технические характеристики ультразвукового дефектоскопа металлов и пластика АД-50К
Импульс возбуждения
комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора
20±1В
Диапазон рабочих частот
от 50 Гц до 2 МГц
Предел допускаемой относительной
погрешности установки частоты возбуждения преобразователя
0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот
от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе
110 дБ
Раздельная регулировка усиления сигнала
Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ
Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления
0.1 - 1 - 2 - и 10 дБ
Тип приемника
линейный, квадратурный, согласованный
Оконные функции
прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим
есть
Автоматическая балансировка преобразователя
есть
Типы используемых преобразователей
импедансный раздельно-совмещенный
импедансный совмещенный
ударный с микрофонным приемником
ударный с пьезоэлектрическим приемником
вихретоковый
Реализуемые методы контроля
импедансный
свободных колебаний
вихретоковый
Отображение сигнала
радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля
три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД)
световая и звуковая,
индивидуальная логика определения дефекта в зоне
Дисплей
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память
100 настроек
1000 протоколов контроля
Интерфейс
USB
Разъем подключения преобразователей
LEMO FGG.1B 6 pin + 10 pin
Аккумулятор дефектоскопа
Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч
Время работы дефектоскопа
6-8 часов от аккумуляторов
Внешнее питание дефектоскопа
блок питания от сети 220 В, 50Гц AC
15В / 2,5А DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,5 кг с аккумуляторами
Комплект поставки ультразвукового дефектоскопа металлов и пластика АД-50К
