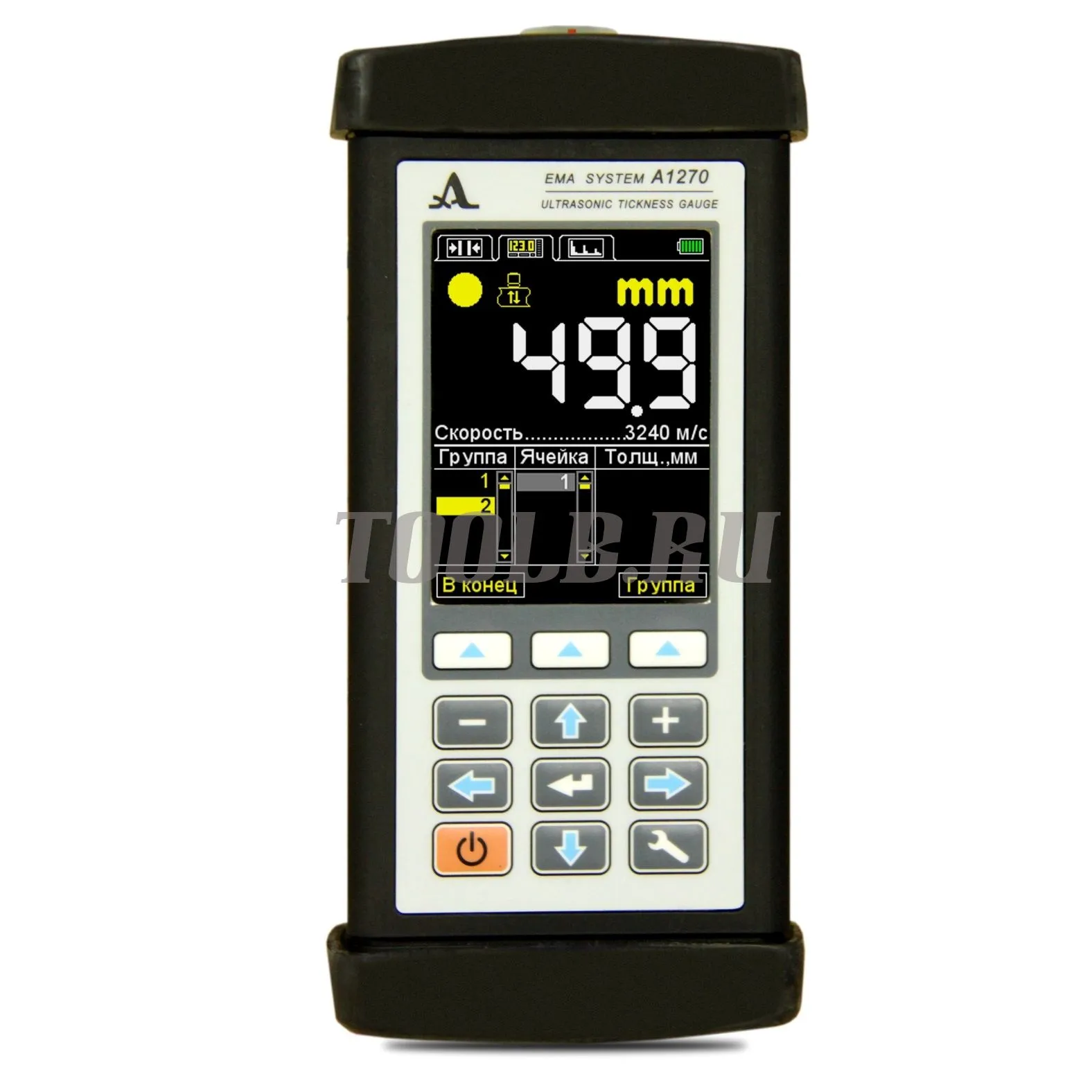

А1270 - электромагнитно-акустический толщиномер
Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Назначение электромагнитного-акустического толщиномера А1270

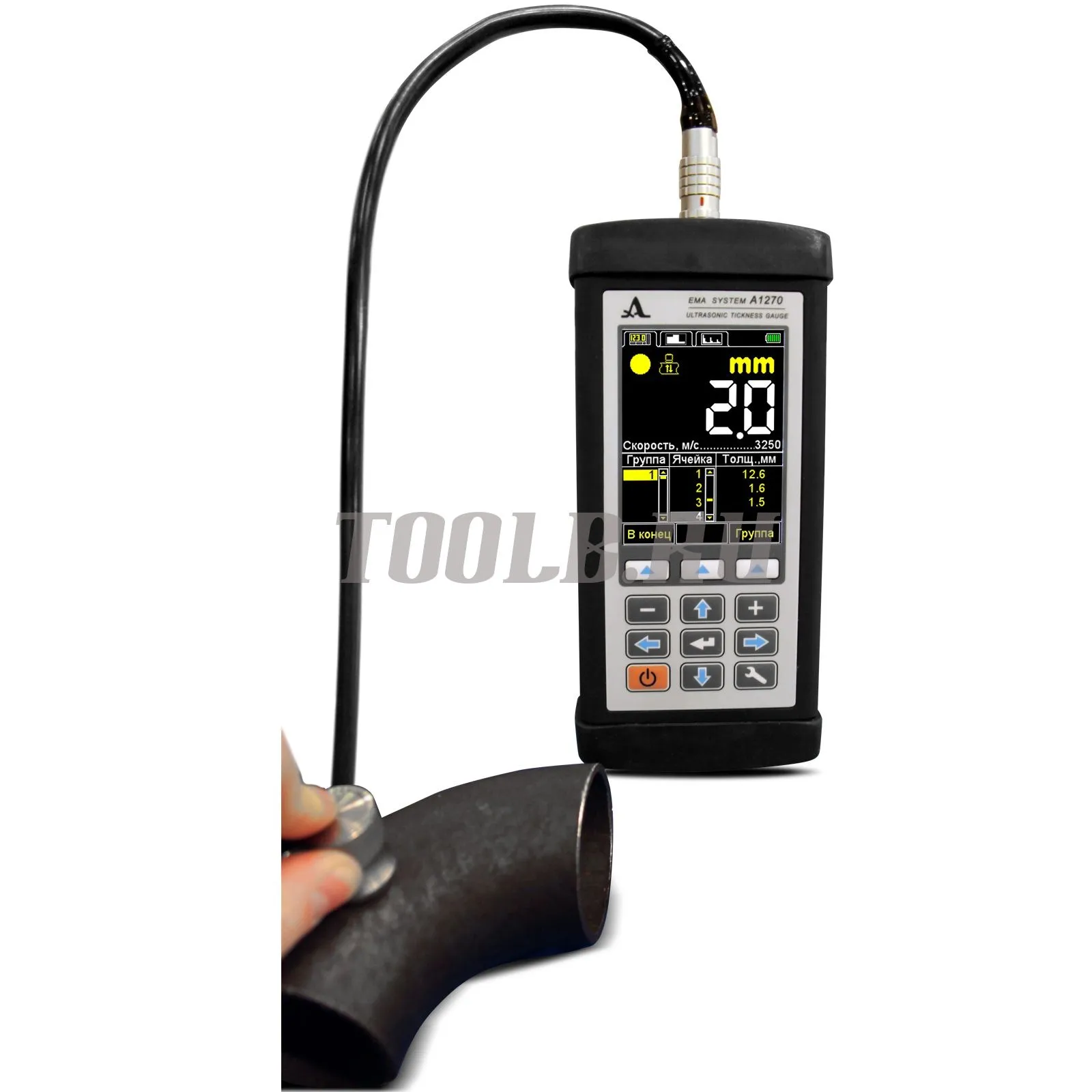

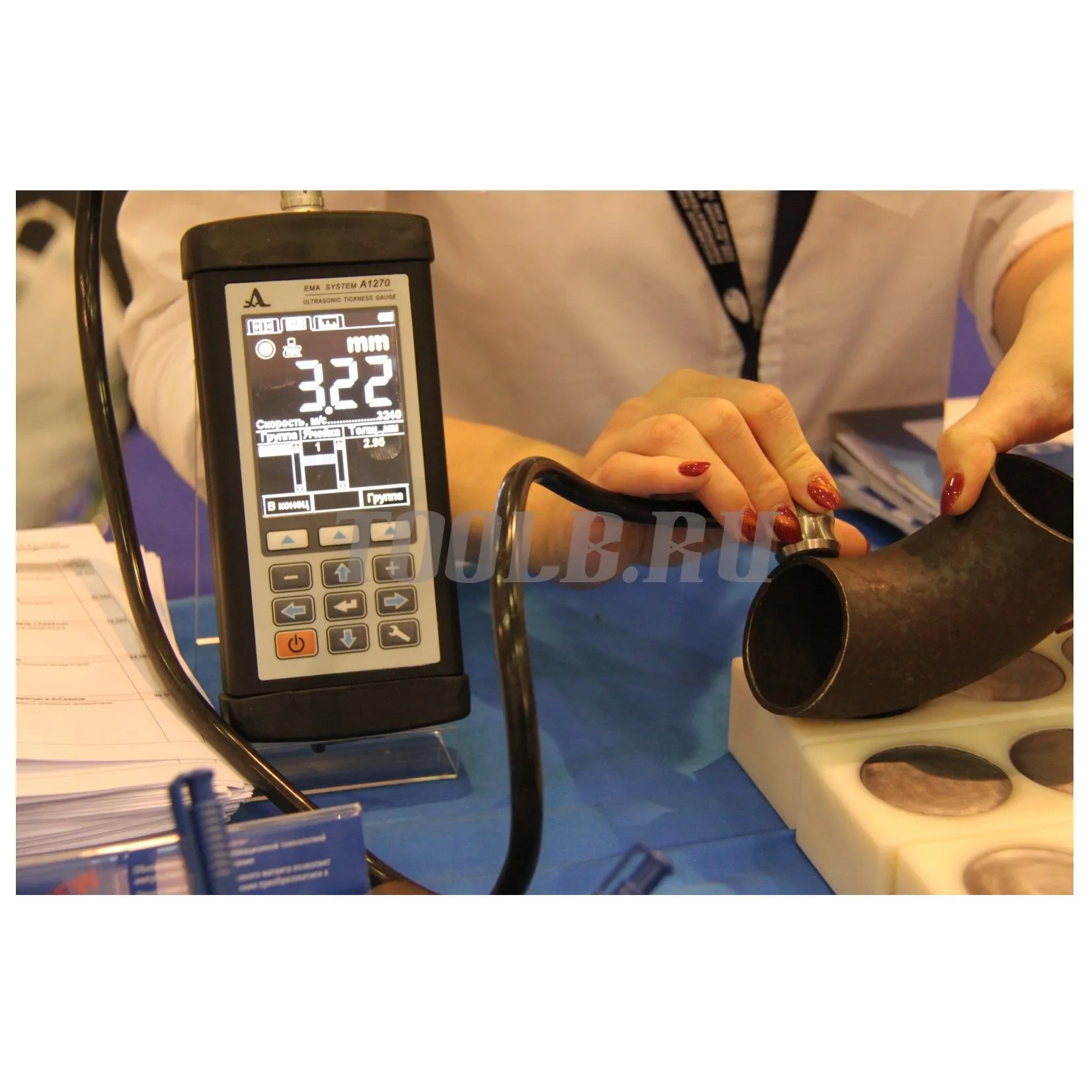

- Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
- Оценка степени анизотропии материала.
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
- Толщиномертия листового проката.
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
- Сканирование объекта контроля.
- Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
- Диапазон измеряемых толщин от 0,5 до 50 мм.
- Быстрый доступ к функциям управления.
- Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
- Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
- Большой информативный цветной TFT дисплей.
- Возможность смены ориентации изображения при повороте прибора на 90 градусов.
- Управление яркостью подсветки прибора.
- Встроенный литиевый аккумулятор.
- Индикатор уровня заряда аккумулятора.
- Время непрерывной работы 9 ч.
- Звуковая, цветовая и виброиндикация.
- Дискретность индикации измерений толщины 0,01 или 0,1 мм.
- Передача данных на ПК через USB.
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.
- Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.
Режимы работы
Режим Память
|
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты). Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея. Особенности:
|
Режим А-Скан
|

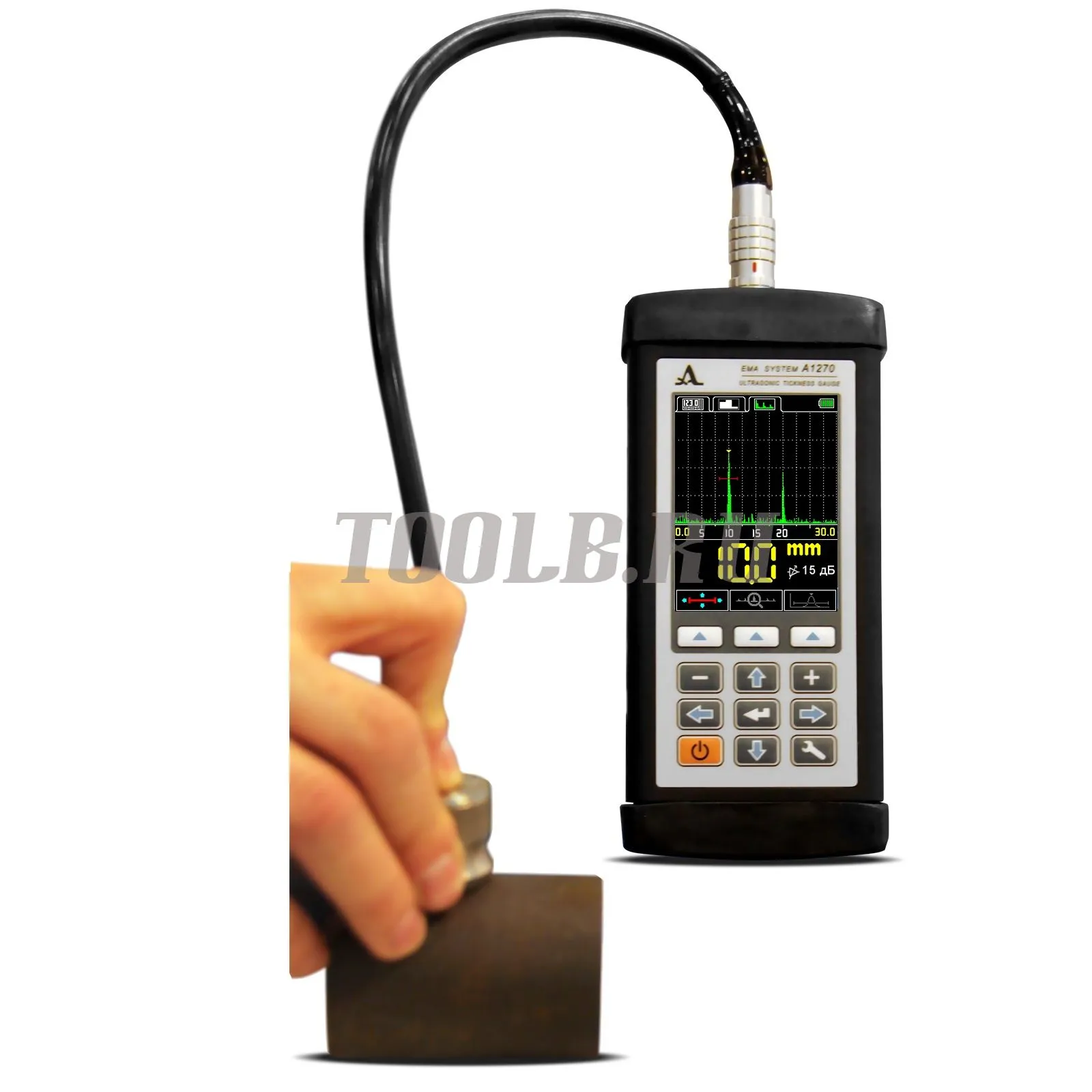

Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана. Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея. Особенности:
|
Режим В-Скан
|
Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана. Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия. Особенности:
|
Технические характеристики электромагнитного-акустического толщиномера А1270
|
Параметр
|
Значение
|
|
Диапазон измеряемых толщин: (c преобразователем S3450 5.0A0D8ES)
|
0,5 – 50 мм
|
|
Диапазон частот преобразователя
|
2,5 – 5,0 МГц
|
|
Основная погрешность измерений толщины Х, мм, не более:
|
±(0,01X+0,1) мм
|
|
Диапазон настройки скорости ультразвука
|
1 000 - 9 999 м/с
|
|
Размер и тип дисплея
|
3,5" TFT, антибликовый цветной
|
|
Количество запоминаемых результатов
|
50 000 измерений, 4 000 А-Сканов
|
|
Номинальное значение напряжения аккумулятора
|
13,2 В
|
|
Время непрерывной работы от аккумулятора, не менее
|
9 ч
|
|
Интерфейс для связи с компьютером
|
USB
|
|
Габаритные размеры электронного блока
|
190 x 87 x 40 мм
|
|
Масса электронного блока, не более
|
900 г
|
|
Диапазон рабочих температур
|
от – 30 до +50 ºC
|
|
А1270 – электронный блок ЭМА толщиномера
|
|
ЭМА преобразователь S3450 5.0A0D8ES со встроенным кабелем
|
|
Сетевой адаптер 220 В - 15 B
|
|
Кабель USB A- Micro B
|
|
Компакт диск с документацией и ПО
|
|
Сумка
|
