А1220 MONOLITH - ультразвуковой дефектоскоп
Ультразвуковой дефектоскоп А1220 MONOLITH предназначен для поиска инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля, измерения толщины изделий из бетона, исследования внутренней структуры крупнозернистых материалов.
Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он, по- мимо метода сквозного прозвучивания, позволяет проводить контроль объектов эхо-методом при одностороннем доступе, что делает возможным применение его для обследования объектов, находящихся в эксплуатации, таких как здания, мосты, тоннели и т.п. Важным преимуществом прибора является возможность контроля без применения контактной жидкости, благодаря использованию в антенной решетке элементов с сухим точечным контактом. Предварительной подготовки поверхности не требуется, что значительно облегчает работу и ускоряет процесс контроля.
Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.
Назначение
- измерение толщины изделий из бетона
- Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
- исследование внутренней структуры крупнозернистых материалов

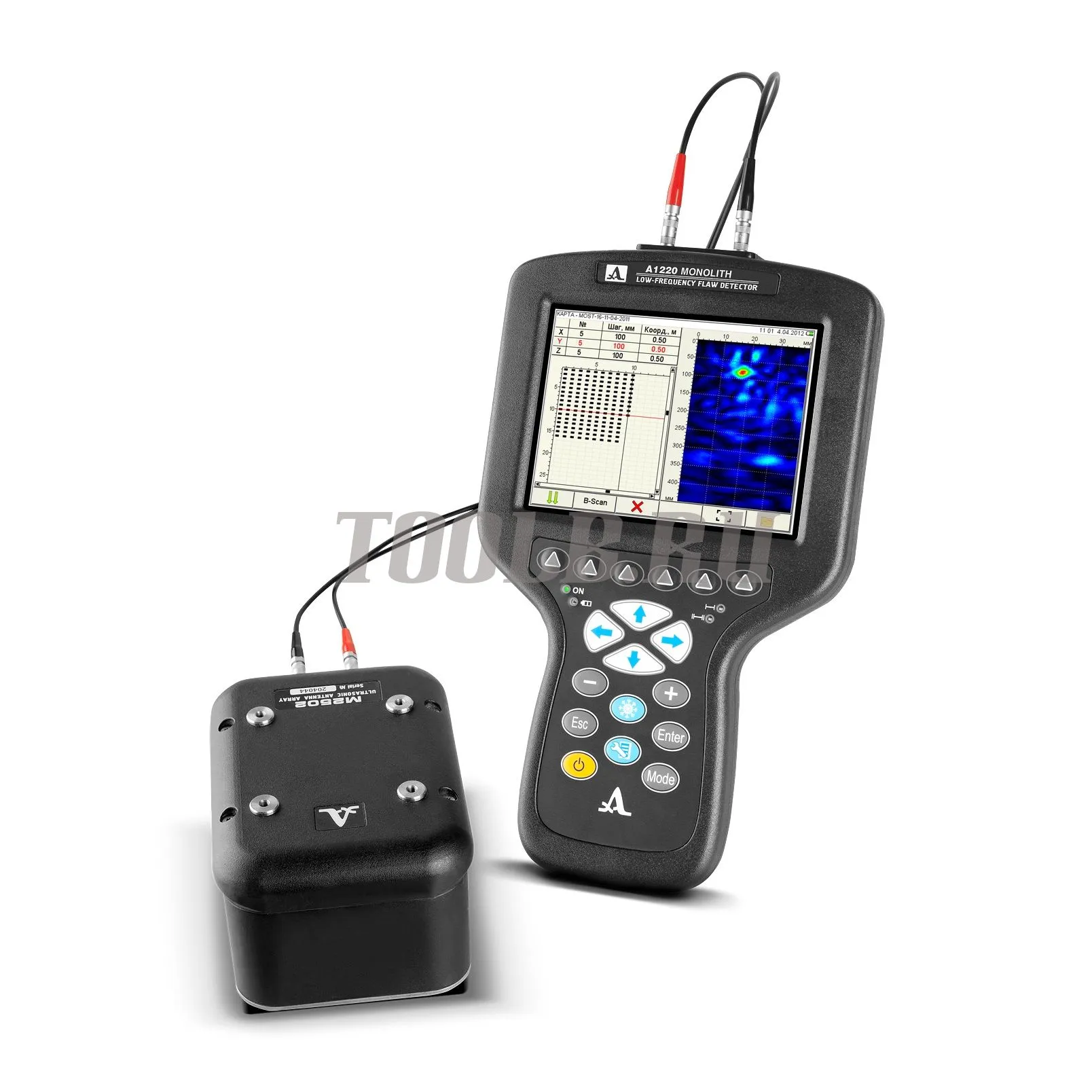

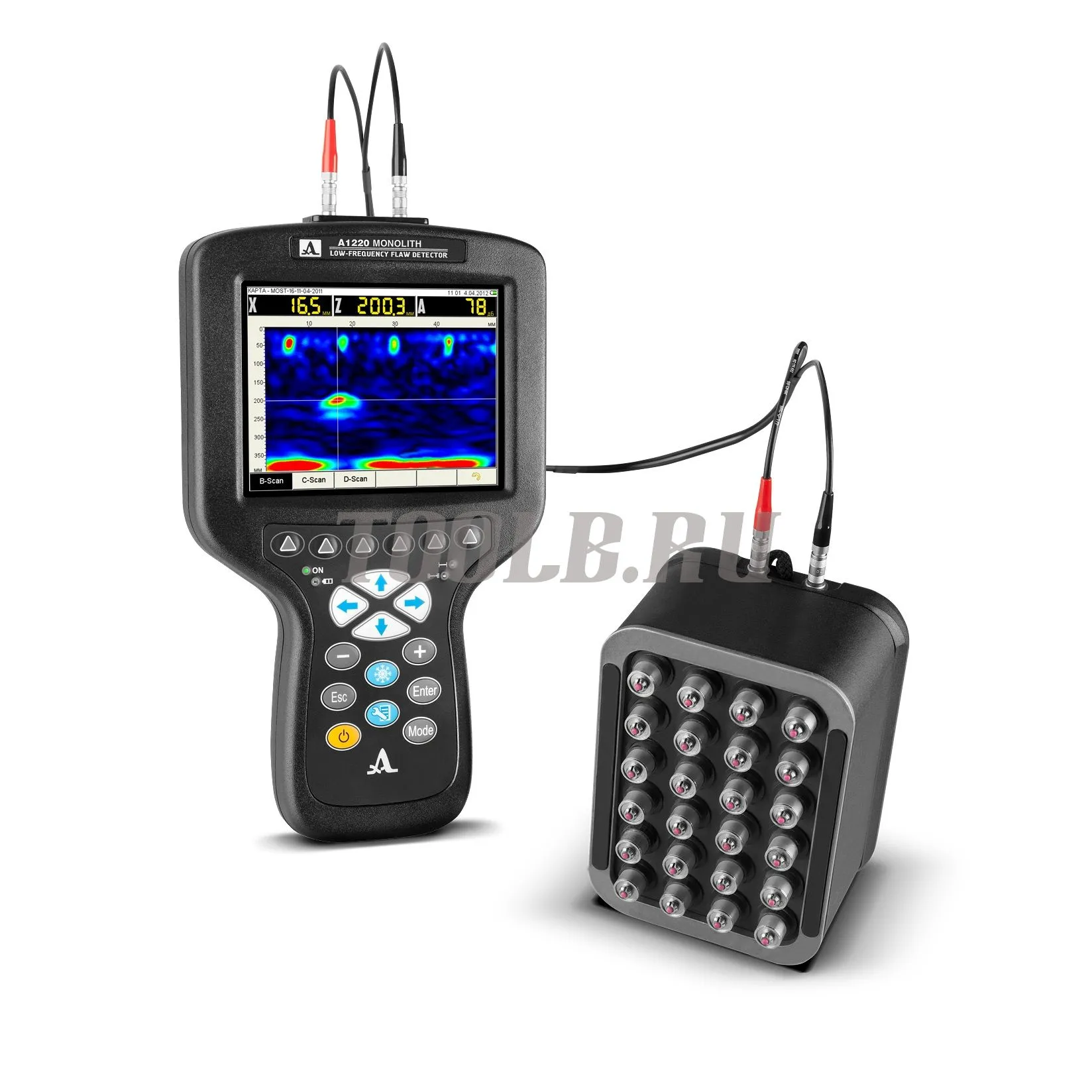

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT дисплееми клавиатурой, и 24-х элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.
Особенности
Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

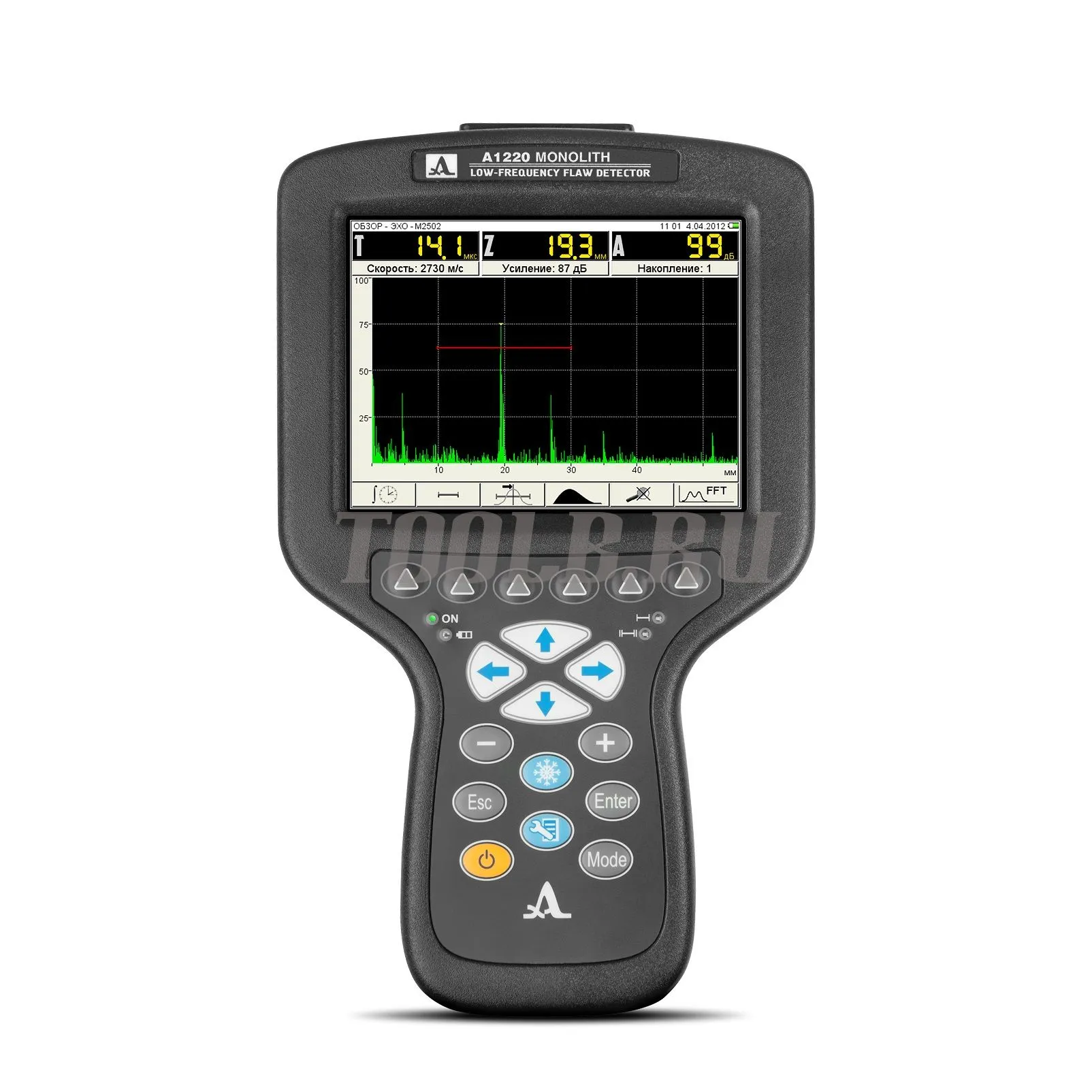

В виде А-скана
Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.
В виде В-, С-, D- Сканов:
Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D- Сканы позволяют получить более полное представление о внутренней структуре объекта.
А1220 MONOLITH имеет четыре основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.
|
Режим ЭХО |
|
Режим ПРОЗВУЧИВАНИЕ |
|
|
Режим КАРТА Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта. |
Технические характеристики ультразвукового дефектоскопа бетона А1220 MONOLITH
|
Параметр
|
Значение
|
|
Диапазон устанавливаемых скоростей ультразвука
|
500 – 15 000 м/с
|
|
Диапазон устанавливаемых рабочих частот
|
25 – 200 кГц с шагом 5
|
|
Диапазон перестройки усиления приемника
|
0 – 100 дБ
|
|
Диапазон измерений временных интервалов
|
0 – 4 000 мкс
|
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм
|
±(0,1+0,0001·Тизм) мкс
|
|
Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон)
|
50 – 2 150 мм
|
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон)
|
±(0,1·H+5,0) мм
|
|
Питание
|
аккумулятор
|
|
Номинальное значение напряжения питания
|
11,1 В
|
|
Время непрерывной работы прибора от аккумулятора
|
8 ч
|
|
Тип дисплея (разрешение)
|
TFT (640 х 480)
|
|
Габаритные размеры электронного блока
|
260 х 157 х 43 мм
|
|
Масса электронного блока
|
800 г
|
|
Диапазон рабочих температур
|
от –20 до +55°C
|
|
Габаритные размеры АР М2502
|
139 х 105 х 89 мм
|
|
Масса АР М2502
|
1,1 кг
|
Комплект поставки ультразвукового дефектоскопа бетона А1220 MONOLITH
- А1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
- Антенная решетка M2502 0.05A0R100Х60PS
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель USB A - Micro B
- Сетевой адаптер с кабелем 220 В - 15 В
- Компакт-диск с документацией и ПО
- Планшет D12
- Чехол D12
- Жесткий кейс М20
Преобразователи с сухим точечным контактом:
- М2502 0.05A0R100X60PS
- М2103 0.1A0D60PL
- S1802 0.05A0D2PS
- S1803 0.01A0D2PL
- S0205 0.025A0D25CL
- S0206 0.05A0D25CL
- S0208 0.1A0D25CL
