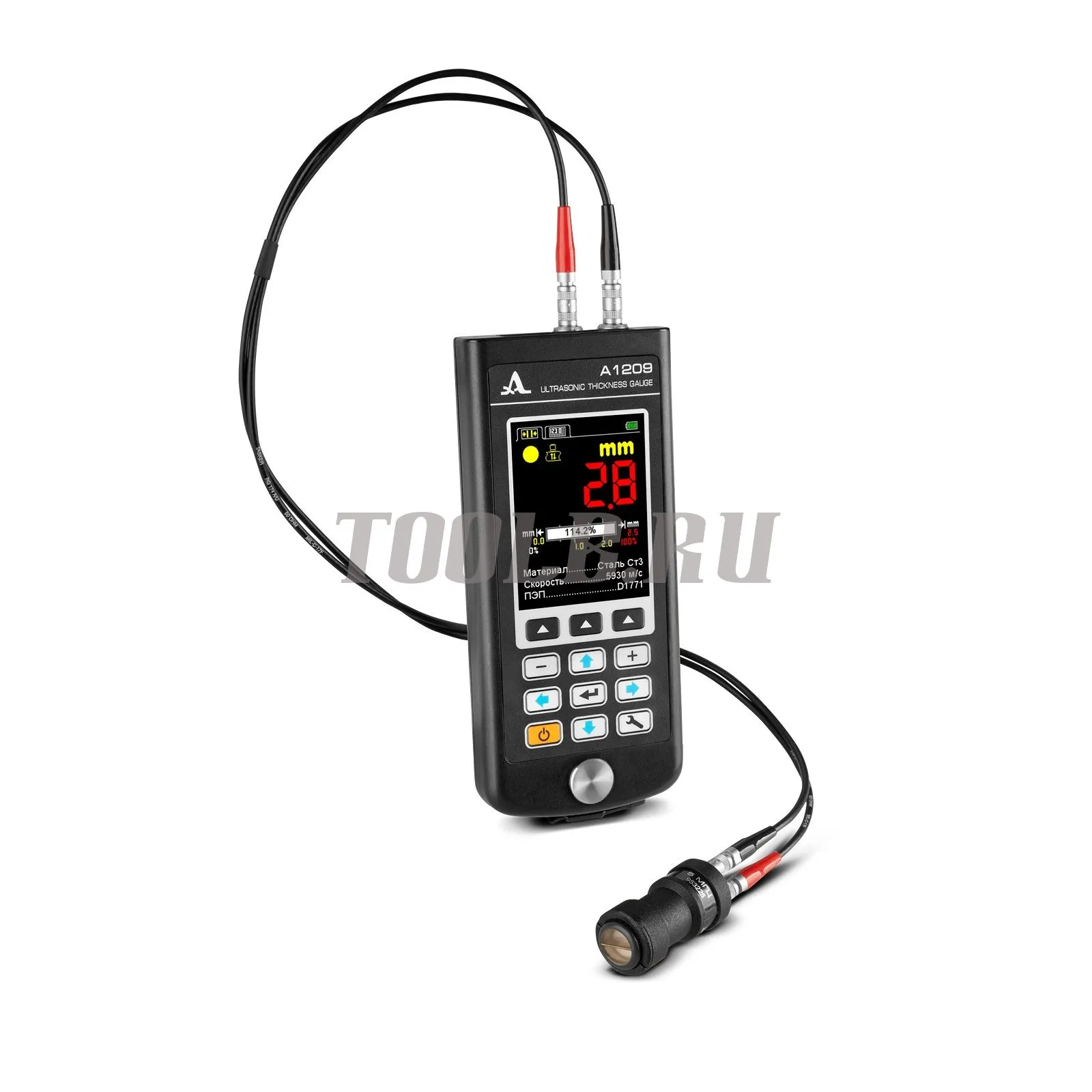

Ультразвуковой толщиномер А1209
Ультразвуковой толщиномер А1209 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов с гладкими или грубыми и корродированными поверхностями. Поддерживает работу со всей линейкой раздельно-совмещенных преобразователей в диапазоне от 4 до 10,0 МГц. Имеет встроенную память на 50 000 измерений.
Инструкция на ультразвуковой толщиномер А1209
Буклет на толщиномер ультразвуковой А1209
Обзор толщиномера ультразвукового А1209
Обзор преимуществ ультразвукового толщиномера А1209
Традиционное качество и надежность измерений толщиномера А1209 в новом исполнении!
Ультразвуковой толщиномер А1209 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.
Назначение ультразвукового толщиномера А1209
Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм.
Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями.
В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах.
Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30°С до + 50°С.
Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователем П112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С.
Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд - до+350 °С).
Особенности прибора для ультразвукового котроля толщины А1209
1) Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
2) Встроенный литиевый аккумулятор.
3) Время непрерывной работы 9 ч.
4) Большой, информативный, цветной TFT дисплей.
5) Дискретность индикации измерений 0,01 или 0,1 мм.
6) Автоматическое определение скорости ультразвука на объекте известной толщины.
7) Энергонезависимая память на 50000 измерений.
8) Звуковая и виброиндикация.
9) Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
10) Передача данных на ПК через USB кабель.
11) Программное обеспечение для приема данных из прибора и сохранения их на ПК.
Режимы работы ультразвукового толщиномера А1209
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
-
Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
-
Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
-
Наглядное представление шкалы глубиномера.
Режим память
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
-
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
-
Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Технические характеристики ультразвукового толщиномера А1209
|
Параметр
|
Значение
|
|
|
Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL
|
0,7 – 300,0 мм
|
|
|
Основная погрешность измерений толщины Х, мм, не более:
|
|
|
|
- при толщинах от 0,7 до 3,0 мм
|
±(0,01Х+0,1)
|
|
|
-при толщинах от 3,01 до 99,99 мм
|
±(0,01Х+0,05)
|
|
|
-при толщинах от 100,0 до 300,0 мм
|
±(0,01Х+0,1)
|
|
|
Дискретность измерения толщин (изменяемая):
|
|
|
|
- в диапазоне измерений от 0,7 до 99,99 мм
|
0,1 мм; 0,01 мм
|
|
|
- в диапазоне измерений от 100,0 до 300,0 мм
|
0,1 мм
|
|
|
Номинальное напряжение питания, В
|
3,7
|
|
|
Диапазон настроек скоpости yльтpазвyка
|
от 500 до 19 999 м/с
|
|
|
Тип дисплея
|
антибликовый, цветной TFT
|
|
|
9 ч
|
|
|
Установленный срок службы
|
5 лет
|
|
|
Диапазон рабочих температур
|
от -20°С до +50°С
|
|
|
Габаритные размеры электpонного блока
|
161 х 70 х 24 мм
|
|
|
Масса электронного блока
|
210 г
|
Комплект поставки прибора для измерения толщины горячих труб А1209
A1209 - электронный блок ультразвукового толщиномера со встроенным аккумулятором, Кабель LEMO-LEMO двойной 1,2 м, Преобразователь D1771 4.0A0D12CL, Сетевой адаптер 220 В-USB, Кабель USB A-Micro, Компакт-диск с документацией и ПО, Чехол Т12, Сумка Т12
