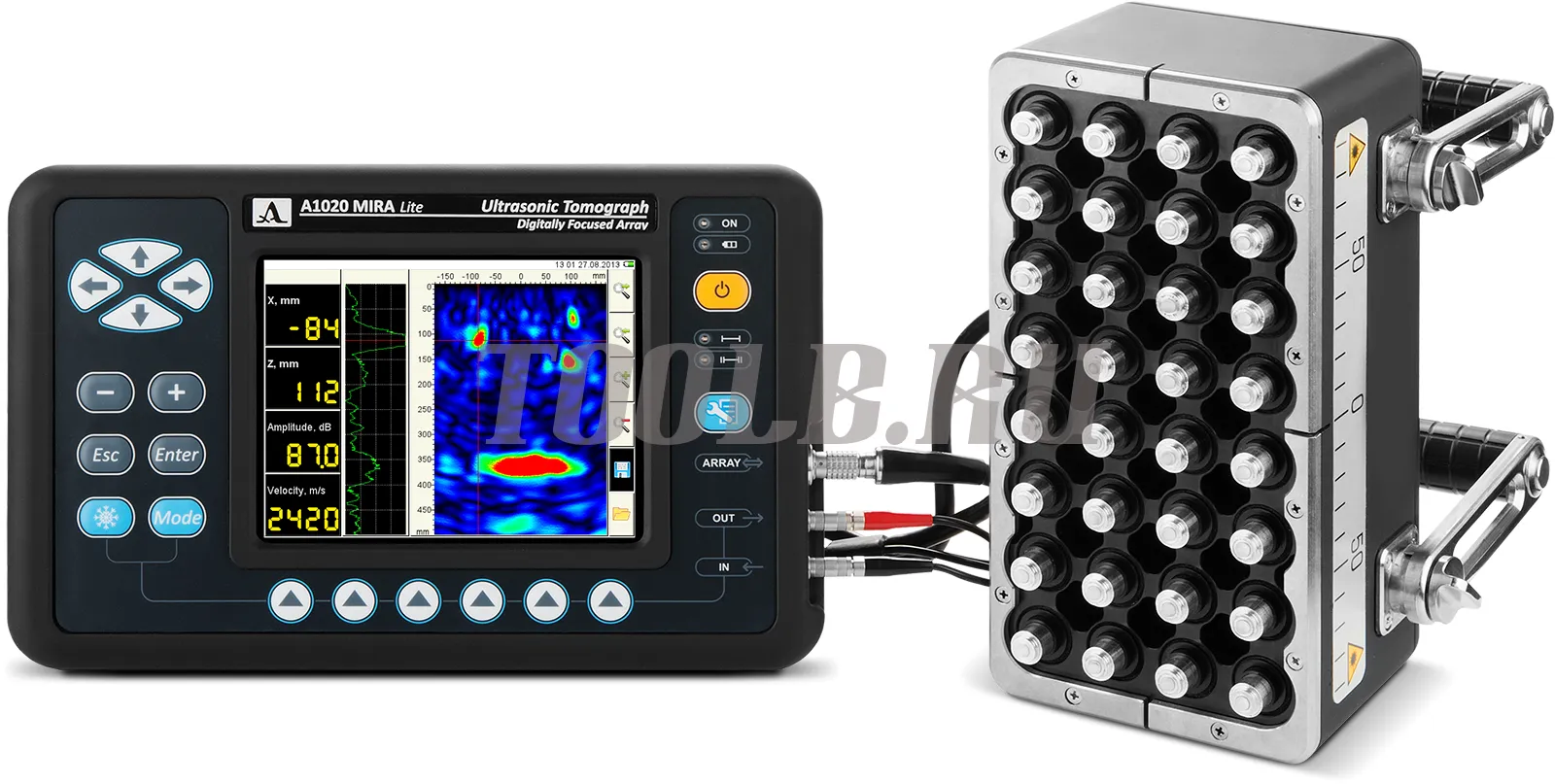

Томограф A1020 MIRA Lite
Компактный, легкий и удобный в использовании ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.
Компактный, легкий и удобный в использовании ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.
- Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
- Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
- Исследование внутренней структуры колонн диаметром от 500 мм.
- Контроль фундаментов и перекрытий в монолитных конструкциях.
- Контроль объектов с криволинейными поверхностями.
- Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
- Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
- Определение толщины защитного слоя и глубины залегания арматуры.
- Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
- Измерение толщины объекта контроля при одностороннем доступе.
- Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
- Улучшенная чувствительность в ближней зоне.
- Высокая точность измерений и чувствительность прибора к различным отражателям.
- Размеры обнаруживаемых несплошностей:
- - от Ø10 мм – цилиндрический образ дефекта;
- - от Ø 25 мм – сферический образ дефекта.
- Малогабаритная антенная решетка для длительной работы на объекте.
- Новый тип износостойких СТК преобразователей с безжидкостным контактом.
- Защита преобразователей от грязи и пыли благодаря прочной мембране.
- Чехол для удобного крепления электронного блока на поясе оператора.
- Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение;
- Максимальная проекция.
- Режимы работы с 2D-изображением:
- Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб.
- Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).
Режимы работы
Томограф A1020 MIRA Lite два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.
|
Режим «ОБЗОР»
Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.
Дополнительно в данном режиме возможно: - Автоматическое определение скорости распространения ультразвуковой волны. - Измерение координат и уровней образов в томограмме. - Измерение толщины объекта контроля. - Сохранение и просмотр В-Сканов. - Просмотр А-Сканов.
|
|
Режим «КАРТА» Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан. |
|
Режим «НАСТРОЙКА» Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля. |
Технические характеристики низкочастотного ультразвукового томографа А1020 MIRA
| Параметр | Значение |
| Количество преобразователей в антенной решетке | 32 (8 групп х 4 элемента) |
| Диапазон измеряемых толщин | 10 – 1000 мм |
| Диапазон устанавливаемых скоростей ультразвука | 1 000 - 10 000 м/с |
| Диапазон рабочих частот | 10-100 кГц |
| Номинальная частота преобразователя | 50 кГц |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина | ±(0,05∙Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора | 11,2 В |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 10 часов |
| Класс защиты | IP54 |
| Габаритные размеры электронного блока, не более | 260x166x80 мм |
| Габаритные размеры антенной решетки, не более: без ручек | 220х129х99 мм |
| с горизонтальным расположением ручек | 376х167х99 мм |
| с вертикальным расположением ручек | 220х184х167 мм |
| Масса электронного блока прибора с аккумулятором, не более | 1,9 кг |
| Масса антенной решетки, не более | 3,1 кг |
| Средний срок службы, не менее | 5 лет |
| Условия эксплуатации: | |
| температура воздуха | от – 10 до +50 ºC |
| относительная влажность при температуре плюс 35 ºС, не выше | 95% |
Комплект поставки
- А1020 MIRA Lite электронный блок
- M4002 0.05A0R220Х110PS
- Сетевой адаптер 220 В - 15 B
- Кабель USB A- Micro B
- Проверочный образец
- Жесткий кейс
- Программное обеспечение INRTOWIEW
